Hyundai Elantra: Нижний рычаг - замена деталей - Подвеска - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Нижний рычаг - замена деталей

ШАРОВАЯ ОПОРА НИЖНЕГО РЫЧАГА И ЗАЩИТНЫЙ ЧЕХОЛ

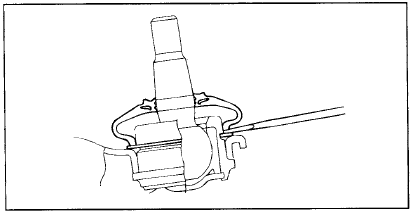

1. С помощью плоской отвертки снимите защитный чехол с шаровой опоры нижнего

1. С помощью плоской отвертки снимите защитный чехол с шаровой опоры нижнего рычага.

2. Снимите стопорное кольцо.

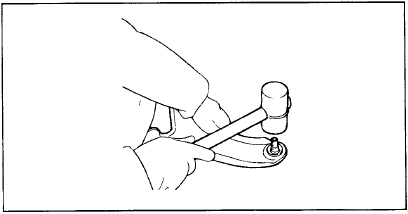

3. С помощью пластикового молотка выбейте шаровую опору из нижнего рычага.

3. С помощью пластикового молотка выбейте шаровую опору из нижнего рычага.

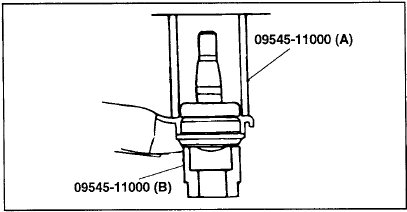

4. С помощью специального инструмента (09545-11000) запрессуйте новую шаровую

4. С помощью специального инструмента (09545-11000) запрессуйте новую шаровую опору в нижний рычаг в сборе.

5. Установите стопорное кольцо.

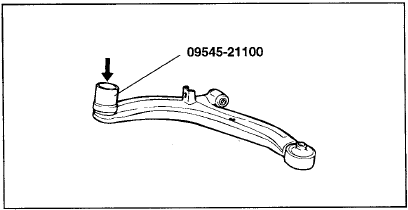

6. С помощью специального инструмента (09545-21000) установите защитный чехол.

6. С помощью специального инструмента (09545-21000) установите защитный чехол.

ЗАМЕНА ВТУЛКИ "G" НИЖНЕГО РЫЧАГА

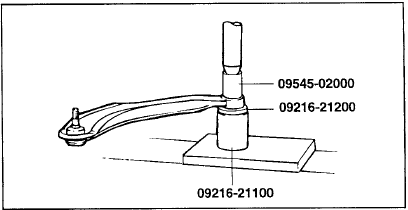

1. Установите специальный инструмент (09545-02000, 09216-21200 и 09216-21100) на нижний рычаг.

2. Выпрессуйте втулку.

2. Выпрессуйте втулку.

3. Намочите мыльной водой следующие детали:

• Внешнюю поверхность втулки

• Внутреннюю установочную поверхность нижнего рычага под втулку

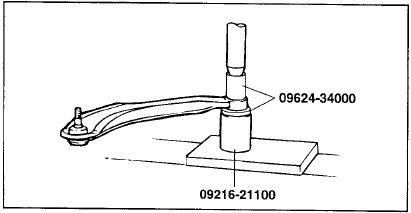

4. Установите новую втулку на нижний рычаг с помощью специального инструмента

4. Установите новую втулку на нижний рычаг с помощью специального инструмента (09216-21100 и 0962434000).

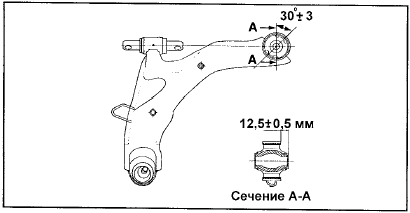

ПРИМЕЧАНИЕ

Запрессуйте втулку "G" нижнего рычага, расположив ее под углом, как показано на рисунке.

Усилие запрессовки для втулки:

Усилие запрессовки для втулки:

80 Н или больше
