Моторный отсек автомобиля с классическим 5-цилиндровым двигателем мощностью 98

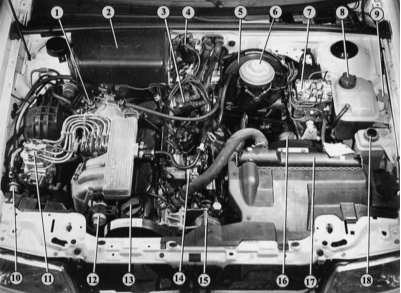

Моторный отсек автомобиля с классическим 5-цилиндровым двигателем мощностью 98 кВт и системой подготовки горючей смеси KE-III-Jetronic
1 – корпус дроссельного узла с тросиком акселератора;
2 – крышка гнезда аккумуляторной батареи;
3 – распределитель зажигания;
4 – катушка зажигания с электронным коммутатором;
5 – усилитель тормозов;
6 – бачок для тормозной жидкости;
7 – гидравлический блок антиблокировочной системы;
8 – расширительный бачок охлаждающей жидкости;
9 – наливной патрубок системы омывания стекол;
10 – регулятор давления системы впрыска;
11 – корректор состава горючей смеси;
12 – клапан стабилизации частоты холостого хода;
13 – крышка маслозаливной горловины;
14 – вакуумный насос усилителя тормозов;
15 – насос гидроусилителя руля;
16 – мотор вентилятора системы охлаждения двигателя;
17 – радиатор;
18 – ресивер системы усилителя руля.
