ОБЩИЕ СВЕДЕНИЯ

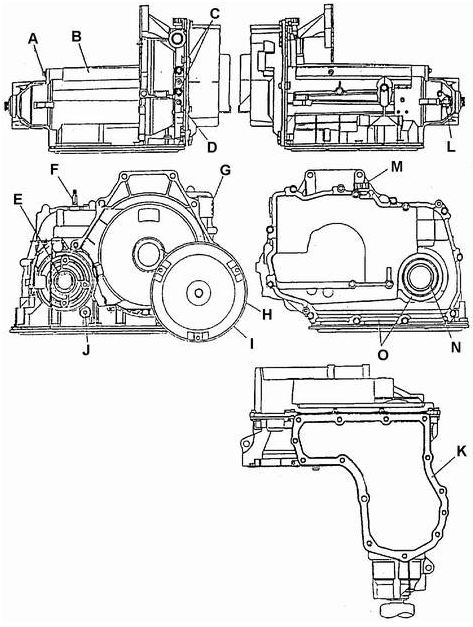

Места проверки трансмиссии на наличие утечек рабочей жидкост.
Места проверки трансмиссии на наличие утечек рабочей жидкост.

А. УПЛОТНЕНИЕ ВТУЛКИ ШТОК.

В. КАРТЕ.

С. ЗАГЛУШКИ МАГИСТРАЛЕЙ ОХЛАЖДЕНИ.

D. ПРОБКА ГЛАВНОЙ МАГИСТРАЛ.

Е. УПЛОТНЕНИЕ ПОЛУОСИ И ВТУЛКИ ВАЛ.

F. УПЛОТНЕНИЕ ВАЛИКА ПЕРЕКЛЮЧАТЕЛ.

G. УПЛОТНЕНИЕ ГНЕЗДА PAЗЪЕM.

Н. УПЛОТНЕНИЕ ГИДРОТРАНСФОРМАТОР.

I. ГИДРОТРАНСФОРМАТО.

J. ПРОБКА КОНТРОЛЬНОГО ОТВЕРСТИ.

К. ПРОКЛАДКА ПОДДОН.

L. УПЛОТНЕНИЕ ДС.

М. УПЛОТНЕНИЕ ПРОБКИ ЗАЛИВНОГО ОТВЕРСТИЯ (С САПУНОМ.

N. УПЛОТНЕНИЕ ПОЛУОСИ И ВТУЛКИ ВЫХОДНОГО ВАЛ.

О. УПЛОТНЕНИЯ БОКОВОЙ КРЫШКИ

В большинстве случаев для обнаружения и устранения причин наружных утечек рабочей.

жидкости не требуется демонтировать трансмиссию с автомобиля.

Общий мето.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Убедиться в том, что вытекает действительно рабочая жидкость трансмиссии..

2. Тщательно очистить и вытереть насухо подозрительное место на картере.

трансмиссии..

3. Испытать автомобиль пробегом на расстояние около 24 км или до прогрева.

трансмиссии до нормальной рабочей температуры (88 °С)..

4. Установить автомобиль на лист чистого картона или бумаги..

5. Заглушить двигатель и осмотреть подложенную бумагу на наличие масляных пятен.

6. Устранить обнаруженные причины утечек рабочей жидкости..

Локализация утечек с помощью пудр.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Тщательно очистить и вытереть насухо подозрительное место на картере.

трансмиссии..

2. Покрыть подозрительное место пудрой из аэрозольной упаковки..

3. Испытать автомобиль пробегом на расстояние около 24 км или до прогрева.

трансмиссии до нормальной рабочей температу ры (88° С).

4. Заглушить двигатель..

5. Осмотреть подозрительное место и проследить по следу жидкости место утечки.

6. Устранить обнаруженные причины утечек рабочей жидкости..

Локализация утечек с помощью специального красител.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Добавить краситель в рабочую жидкость через заливное отверстие в картере.

трансмиссии в количестве, рекомендованном изготовителем..

2. Осмотреть снаружи картер трансмиссии для обнаружения мест утечек жидкости.

3. Устранить обнаруженные причины утечек рабочей жидкости..

Устранение причин утечек рабочей жидкости.

После обнаружения мест утечек необходимо устранить причины, приведшие к утечкам рабочей жидкости. Возможны следующие причины утечек рабочей жидкости.

– cлабая затяжка резьбовых соединений.

– коррозионные повреждения и загрязнение резьбы отверстий в картере трансмиссии или.

крепежных деталей.

– смещение, повреждение или износ прокладок и уплотнений.

– повреждение или коробление уплотняемых отверстий и плоскостей.

– наличие зазубрин или других повреждений на валике переключателя диапазонов.

– увеличенный люфт и износ подшипников, который приводит к быстрому износу.

уплотнений и втулок.

– дефекты литья картера и крышек (пористость).

– слишком высокий уровень рабочей жидкости.

– засорение вентиляционного отверстия (сапуна).

– наличие воды или антифриза в рабочей жидкости трансмиссии.

– забивание сливных отверстий.
