Nissan Sunny: Масляный насос - Техническое обслуживание - Инструкция по эксплуатации автомобиля Nissan SunnyNissan Sunny: Масляный насос

ОБЩИЕ СВЕДЕНИЯ

насоса
Детали масляного насоса

1. Передняя крышка

2. Ведомая крышка

3. Ведущая шестерня

4. Винт

5. Болт крышки насоса

6. Поршень

7. Пружина

8. Уплотнительная шайба

9. Болт

Снятие Снимите переднюю крышку (см. подраздел 3.1.1.12).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните винты и болт.

1. Отверните винты и болт.

2. Cнимите крышку насоса с тыльной стороны передней крышки.

2. Cнимите крышку насоса с тыльной стороны передней крышки.

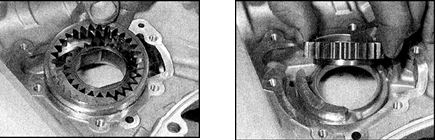

3. Достаньте шестерни масляного насоса (на фото слева – ведомая шестерня, на

3. Достаньте шестерни масляного насоса (на фото слева – ведомая шестерня, на фото справа – ведущая).

4. Выверните болт, достаньте шайбу, пружину и поршень редукционного клапана,

4. Выверните болт, достаньте шайбу, пружину и поршень редукционного клапана, обратив внимание на ориентацию поршня.

5. Осмотрите шестерни насоса, поршень редукционного клапана, проверьте наличие признаков износа на этих деталях.

6. Установите шестерни в переднюю крышку и проверьте зазоры между ведомой шестерней

6. Установите шестерни в переднюю крышку и проверьте зазоры между ведомой шестерней и корпусом насоса.

7. Проверьте зазоры между зубьями ведомой и ведущей шестерен и серповидной вставкой.

7. Проверьте зазоры между зубьями ведомой и ведущей шестерен и серповидной вставкой.

8. Проверьте осевой люфт ведомой и ведущей шестерен.

8. Проверьте осевой люфт ведомой и ведущей шестерен.

9. При наличии необходимых инструментов определите зазор между ведомой шестерней и корпусом насоса, измерив диаметры.

10. При наличии признаков повреждений, а также если любые измеренные зазоры превышают норму, переднюю крышку замените.

11. При обнаружении сильного износа шестерен проверьте также состояние перепускного клапана, для чего выверните масляный фильтр. Осмотрите шарик клапана, проверив наличие признаков износа и свободу перемещения. В случае заедания клапан замените, для чего выпрессуйте клапан из блока цилиндров и запрессуйте новый клапан. Замените масляный фильтр.

12. Смажьте шестерни масляного насоса свежим маслом для двигателя и установите в крышку. Ведомая шестерня должна быть обращена буртиком наружу.

13. Установите крышку насоса, затяните с заданным моментом болт и винты.

14. Соберите редукционный клапан.

Установка Установите переднюю крышку.
