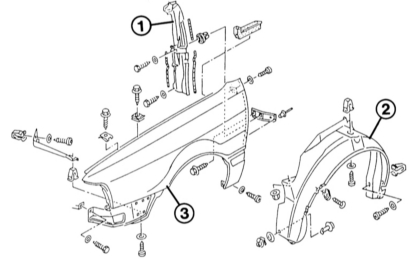

Крыло (3) представлено на рисунке вместе с навесными деталями:
Крыло (3) представлено на рисунке вместе с навесными деталями:
1 – задняя торцевая накладка;
2 – подкрылок.

Съемными выполнены только передние крылья. Задние крылья приварены, и здесь нечего делать механикам-любителям.

Снятие облицовки передних колесных ниш

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снять соответствующее переднее колесо.

Снять пластмассовый дюбель в самом низу на заднем краю бампера.

Снять боковины бампера из кронштейнов на крыле. Для этого надавить на бампер по направлению вниз на высоте крепежа и одновременно отвести его от кузова.

Отвернуть все крепежные болты/гайки облицовки колесной ниши (подкрылок).

Снять пластмассовые дюбели переднего болта.

Спереди отвернуть крепежную гайку подкрылка.

Повернуть поворотный запор на соединении с нижней защитой моторного отсека на 90° против часовой стрелки (влево).

Снять облицовку колесной ниши через распорный болт и отжать вовнутрь от наружного контура колесной арки.

При установке очень осторожно затягивать пластмассовые гайки и болты с крестообразным шлицем, иначе можно сорвать пластмассовую резьбу!

Снятие крыла

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снять подкрылок.

Снять бампер.

Вывернуть на нижнем краю крыла по одному винту с крестообразным шлицем либо винты со звездчатой головкой спереди и сзади.

Вывернуть винт ниже выреза для бампера.

В задней части колесной ниши вывернуть винт из поперечины, и еще один немного пониже.

Открыть переднюю дверь.

Вывернуть болт над шарнирами.

Вывернуть шестигранные болты по верхнему краю крыла; перед этим снять поролонную прокладку.

Снять крыло.

Установка крыла

 ПОРЯДОК ВЫПОЛНЕНИЯ

Если устанавливается новое крыло, следует снять кронштейн и заднюю торцевую накладку от старого крыла и приклепать (в мастерской) к новому.

Удалить остатки уплотнительной ленты по заднему краю крепления крыла.

Наклеить новый уплотнительный шнур (номер запчасти AKD497 010 04R10) диаметром 7 мм.

Установить крыло.

Установить расстояние до капота при незатянутых крепежных болтах верхнего края крыла. Оно должно составлять 4,5—5,5 мм.
