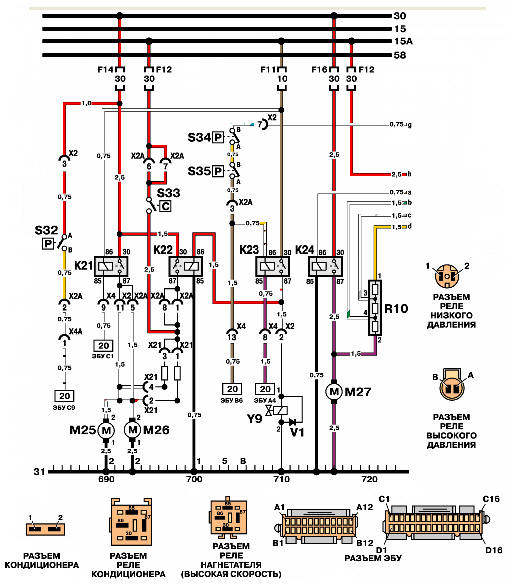

Daewoo Nexia: Кондиционер вохдуха, электровентилятор, нагнетатель (ЭБУ IFFI-S) - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Кондиционер вохдуха, электровентилятор, нагнетатель (ЭБУ IFFI-S)

ОБЩИЕ СВЕДЕНИЯ.

F48 Лампы подсветки выключателя кондиционер.

К21 Реле электрического вентилятора (высокая скорость.

К22 Реле электрического вентилятора (низкая скорость.

К23 Реле компрессора кондиционер.

К24 Реле электродвигателя нагнетател.

К25 Электрический двигатель (дополнительный.

М26 Электрический двигател.

М27 Электродвигатель нагнетателя.

R10 Резистор электродвигателя нагнетателя.

R11 Резистор электродвигателя вентилятора (низкая скорость.

532 Переключатель вентилятор.

533 Температурное реле радиатор.

534 Реле низкого давлени.

535 Реле высокого давления.

536 Выключатель кондиционер.

V1 Дио.

Y1 Компрессор кондиционер.

Y10 Электромагнит включения режима рециркуляции

Кондиционер вохдуха, электровентилятор, нагнетатель (ЭБУ IFFI-S)
