Daewoo Nexia: АБС (дополнительное оборудование) - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: АБС (дополнительное оборудование)

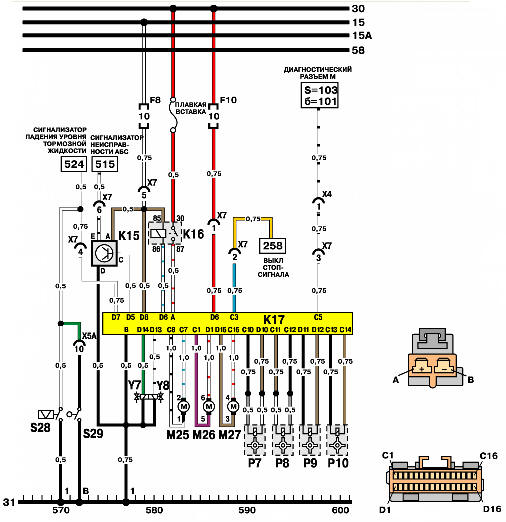

ОБЩИЕ СВЕДЕНИЯ.

К15 Блок управления сигнализатором неисправности АБ.

К16 Реле АБС.

К17 ЭБУ АБС.

М25 Электродвигатель модулятора (переднего левого.

М26 Электродвигатель модулятора (переднего правого.

М27 Электродвигатель модулятора (заднего.

Р7 Датчик угловой скорости колеса (переднего левого.

Р8 Датчик угловой скорости колеса (переднего правого.

Р9 Датчик угловой скорости колеса (заднего левого.

Р10 Датчик угловой скорости колеса (заднего правого.

S28 Реле падения уровня тормозной жидкост.

S29 Выключатель стояночного тормоз.

Y7 ЭМК модулятора (переднего правого.

Y8 ЭМК модулятора (переднего левого)

АБС (дополнительное оборудование)
АБС (дополнительное оборудование)
