Hyundai Elantra: Коленчатый вал - сборка - Двигатель -Механическая часть (DOHC 1.8L/2.0L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Коленчатый вал - сборка

1. Установите верхние вкладыши коренных подшипников в постель коленчатого вала на блоке цилиндров.

ПРИМЕЧАНИЕ

Будьте внимательны при установке вкладышей коренных подшипников, снятых ранее при разборке, расположите их в соответствии с установочными метками, нанесенными перед снятием.

2. Установите коленчатый вал. Нанесите моторное масло на коренные шейки коленчатого вала.

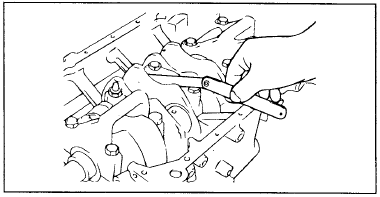

3. Установите нижние вкладыши и крышки коренных подшипников. Затяните болты крепления крышек номинальным моментом затяжки в следующей последовательности: крышка центрального подшипника, крышка подшипника №2, крышка подшипника №4, крышка переднего подшипника и крышка заднего подшипника. Затягивайте болты постепенно в два-три приема, затем затяните номинальным моментом затяжки. При установке крышки необходимо расположить так, чтобы стрелки крышек были направлены к шкиву коленчатого вала и номера крышек соответствовали номерам цилиндров.

Момент затяжки Болты крепления крышки коренного подшипника :

27 - 33 Нм + (60 - 65°) Болты крепления крышки шатуна :

50 - 53 Нм

4. Еще раз проверьте, что коленчатый вал вращается плавно и осевой зазор коленчатого

4. Еще раз проверьте, что коленчатый вал вращается плавно и осевой зазор коленчатого вала (зазор между упорным полукольцом центрального коренного подшипника и соответствующей щекой коленчатого вала) соответствует номинальному значению.

Номинальное значение:

Осевой зазор коленчатого вала : 0,06 - 0,26 мм Боковой зазор нижней головки шатуна : 0,10 - 0,25 мм

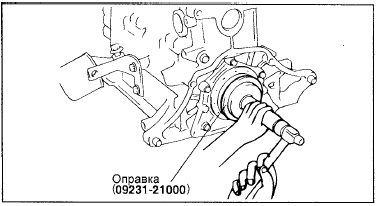

5. С помощью специального инструмента (оправка для установки заднего сальника

5. С помощью специального инструмента (оправка для установки заднего сальника коленчатого вала 09231-2100) установите задний сальник коленчатого вала в корпус сальника, как показано на рисунке. Будьте внимательны, правильно расположите оправку, чтобы не повредить и не деформировать сальник при установке.

6. Установите заднюю плиту блока цилиндров и затяните болты ее крепления.

7. Установите крышки шатунов.

8. Установите маховик, корпус масляного насоса, масляный поддон и ремень привода ГРМ. Процедуры установки деталей приведены в соответствующих разделах.
