Daewoo Nexia: Клапаны - Двигатель (один верхний распределительный вал) - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Клапаны

ОБЩИЕ СВЕДЕНИЯ

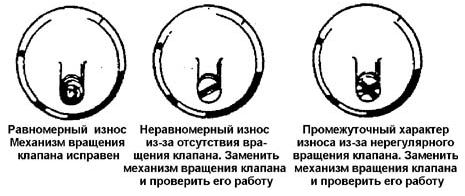

Характер износа наконечника стержня клапана
Характер износа наконечника стержня клапана

Зоны износа клапана
Зоны износа клапана

1. НАКОНЕЧНИК СТЕРЖН.

2. КАНАВКА ДЛЯ УСТАНОВКИ СУХАРЕ.

3. НАИМЕНЕЕ ИЗНАШИВАЕМЫЙ УЧАСТОК СТЕРЖН.

4. НАИБОЛЕЕ ИЗНАШИВАЕМЫЕ УЧАСТКИ СТЕРЖН.

5. ФАСК.

6. КРОМКА

Измерит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

Несоосность клапана и седла. Приподнять клапан от седла и нанести на фаску головки.

клапана тонкий слой краски (берлинской лазури). Опустить клапан на седло, прижать и.

осторожно повернуть. По следам краски на фаске седла можно судить о.

концентричности клапана и седла. Вытереть следы краски. Нанести на фаску седла тонкий слой краски (берлинской лазури) и повторить проверку. По следам краски на фаске клапана можно судить о соосности клапана и седла. При неудовлетворительном прилегании головки клапана к седлу необходимо обработать фаски деталей.

шлифованием или заменить клапаны..

Проверит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

Износ наконечника стержня клапана. Канавки для установки сухарей и уплотнений на выкрашивание и износ стенок. Если канавки имеют дефекты, следует заменить.

клапаны. Фаску головки клапана на наличие раковин и трещин. Если фаска сильно повреждена, проверить зеркало соответствующего цилиндра и поршень. Стержень.

клапана на наличие задиров и царапин. Задиры и неглубокие царапины можно вывести тонким наждачным бруском. Прямолиней ность стержня клапана и коробление головки. Использовать в качестве опор клапана V-образные измерительные призмы..

Деформированные клапаны следует заменить.

Фаску головки клапана на наличие концентрической канавки. Если глубина канавки велика и при шлифовании головки клапана получится острая кромка, клапан.

необходимо заменить. Фаска головки клапана может быть перешлифована на.

номинальные размеры, если в остальном клапан годен для дальнейшего.

использования. При невозможности перешлифовать фаску клапан подлежит замене..

Измерить толщину кромки головки клапана после шлифования. Если толщина кромки менее допустимого значения, заменить клапан.

    Развертывание отверстий втулок
    ОБЩИЕ СВЕДЕНИЯ. Предупреждение. Во избежание поломок режущих кромок и заедания развертки следует ограничить. прикладываемый к развертке момент. Предварительно необходимо тщательно очистить отверс ...

    Клапанные пружины
    Проверит. ПОРЯДОК ВЫПОЛНЕНИЯ. Состояние клапанных пружин. Параллельность торцов пружины. Если торцы не параллельны, пружина погнута и. подлежит замене. Опорные тарелки пружин на износ и выработку ...
