Toyota Corolla: Генератор - Электрооборудование двигателя - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Генератор

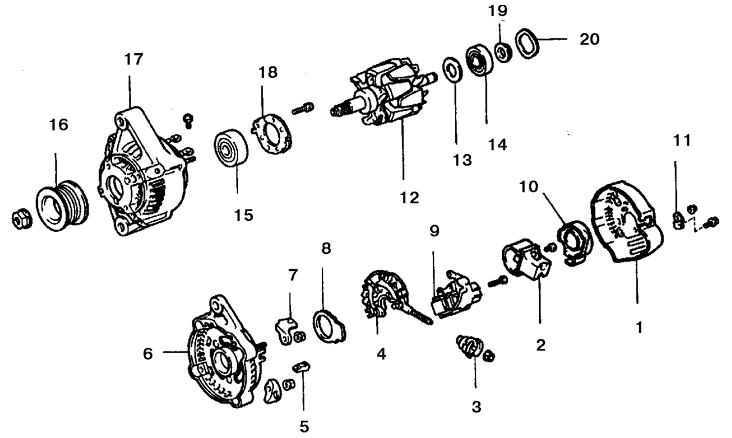

 Детали генератора (типовой вариант)
Детали генератора (типовой вариант)
1. Задняя крышка
2. Щеткодержатель
3. Изоляционная втулка
4. Выпрямитель в сборе
5. Резиновый буфер
6. Задний фланец корпуса
7. Держатель
8. Грязеотражатель
9. Регулятор натяжения
10. Крышка щеткодержателя
11. Контактная пластина выпрямителя
12. Ротор
13. Крышка подшипника
14. Задний подшипник
15. Передний подшипник
16. Шкив
17. Передняя крышка (в сборе со статором)
18. Держатель
19. Крышка подшипника
20. Упорная шайба

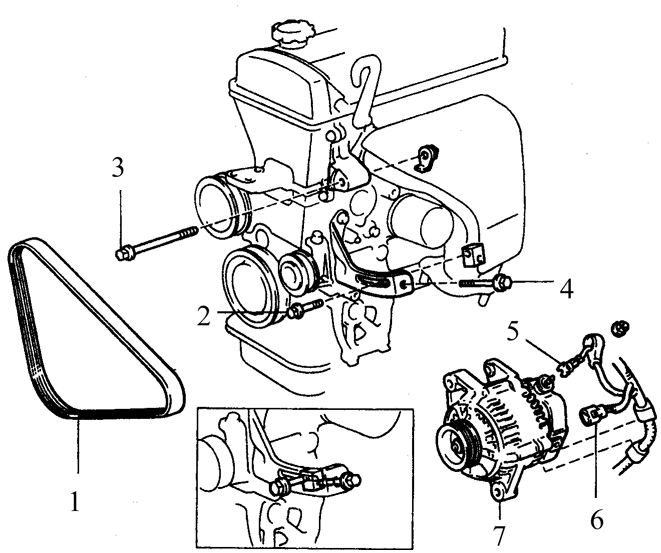

Детали монтажа и привода генератора
Детали монтажа и привода генератора
1. Ремень привода
2. Стяжной болт
3. Стопорный болт
4. Главный провод генератора
5. Регулировочный болт
6. Генератор
7. Разъем

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.

2. Отсоедините от генератора разъемы.

2. Отсоедините от генератора разъемы.
3. Ослабьте регулировочный, стяжной и стопорный болты генератора (см. рис. Детали монтажа и привода генератора).
4. Отверните и достаньте регулировочный и стяжной болты из регулировочного кронштейна генератора.
5. Снимите генератор и кронштейн с двигателя.
6. Если вы решили заменить генератор, то при приобретении нового агрегата захватите с собой старый генератор. Убедитесь, что новый (или отремонтированный) генератор в точности соответствует заменяемому. Обратите внимание на выводы – их число, размеры и взаимное расположение должно быть таким же, что и на заменяемом агрегате. Наконец, проверьте маркировку. Маркировка должна быть либо отштампована на корпусе, либо напечатана на ярлычке и наклеена на корпус. Убедитесь, что номера на новом и заменяемом агрегатах совпадают.
7. На многих новых (или отремонтированных) генераторах отсутствуют шкивы, поэтому придется переставить шкив с заменяемого агрегата. При приобретении нового генератора проконсультируйтесь по поводу установки шкива, в некоторых мастерских и пунктах продажи консультация дается бесплатно.

    Система заряда батареи
    Схема цепи заряда батареи 1. Батарея 2. Главная плавкая перемычка 3. Контрольная лампа разряда 4. Ключ зажтгания 5. Плавкая вставка GAUGE на 10 А 6. Генератор 7. Встроенный регулятор напря ...

    Детали генератора
    Проверка диодов положительной ветви выпрямительного моста а) Для автомобилей из США: 1. Омметр 2. Положительный вывод 3. Выводы диодов b) Для автомобилей из Канады: 1. Омметр 2. Положительн ...
