Hyundai Elantra: Электросхема системы пуска двигателя (модели с МКПП) - Электрооборудование двигателя - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Электросхема системы пуска двигателя (модели с МКПП)

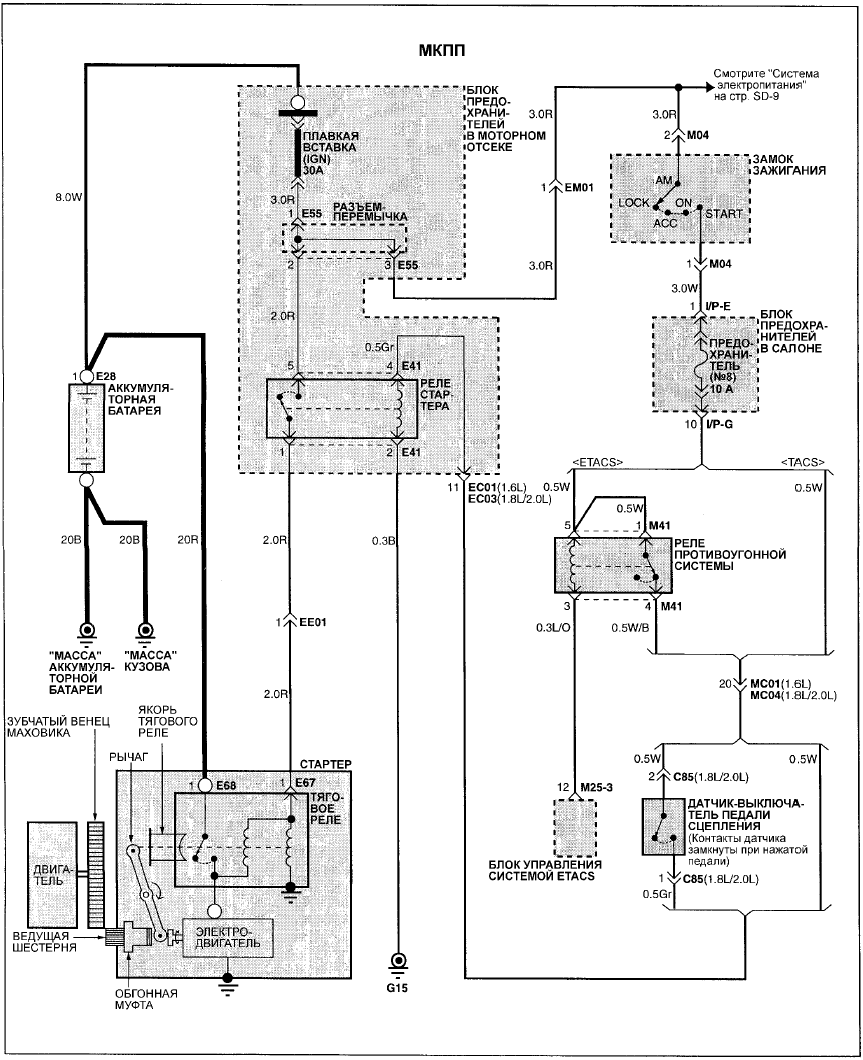

ЭЛЕКТРОСХЕМА СИСТЕМЫ ПУСКА ДВИГАТЕЛЯ (МОДЕЛИ С МКПП)

    Электросхема системы пуска двигателя (модели с АКПП)

    ЭЛЕКТРОСХЕМА СИСТЕМЫ ПУСКА ДВИГАТЕЛЯ (МОДЕЛИ С АКПП) ...

    Стартер - снятие и установка, компоненты
    СНЯТИЕ И УСТАНОВКА 1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи. 2. Снимите трос привода спидометра и трос переключения передач. 3. Отсоедините разъем жгута проводов ...
