Daewoo Nexia: Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-S) - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-S)

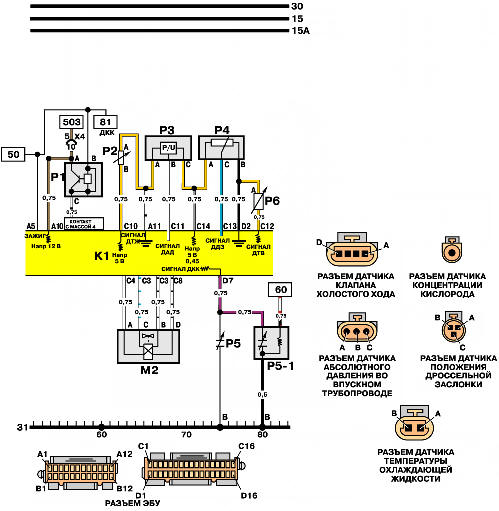

ОБЩИЕ СВЕДЕНИЯ.

К1 ЭБУ.

М2 Клапан холостого хода (КХХ).

Р1 Датчик скорости автомобиля (ДСА).

Р2 Датчик температуры охлаждающей жидкости (ДТЖ).

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД).

Р4 Датчик положения дроссельной заслонки (ДДЗ).

Р5 Датчик концентрации кислорода (неэтилированный бензин).

Р5-1 Датчик концентрации кислорода (этилированный бензин).

Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ.

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-S)
