автомобилем - Руководство по эксплуатации автомобиля Шевроле Круз (Chevrolet Cruze)Chevrolet Cruze: Блок предохранителя в приборной панели

Блок предохранителей расположен за вещевым отделением в приборной панели.

Блок предохранителей расположен за вещевым отделением в приборной панели.

1. Откройте отделение.

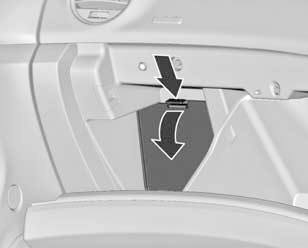

2. Поднимите нижнюю секцию отделения в направлении, показанном стрелками.

3. Извлеките отделение, проведя

3. Извлеките отделение, проведя его через два паза в направлении, показанном стрелками.

Установите отделение в исходное положение в обратном порядке.

На автомобилях с правосторонним

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.

Некоторые указания, касающиеся коробки плавких предохранителей, могут не относиться к вашему автомобилю. Сведения признаны точными на момент подготовки документа к печати. При осмотре коробки предохранителей обратите внимание на маркировочную табличку.

№ Электрическая цепь

№ Электрическая цепь

1 Информационноразвлекательная система, телефон с функцией громкой связи

2 -

3 Блок управления кузовным оборудованием

4 Информационноразвлекательная система

5 Информационный дисплeeй, система помощи при парковке, сирена

6 Прикуриватель

7 Штепсельная розетка

8 Блок управления кузовным оборудованием

9 Блок управления кузовным оборудованием

10 Блок управления кузовным оборудованием

11 Вентилятор системы отоплeeния и кондиционирования

12 -

13 Подогрев сидений

14 Диагностический разъем

15 Подушка безопасности

16 Центральный замок, задняя дверь багажного отделения

17 Кондиционер

18 -

19 Рычаг переключения передач

20 -

21 Приборы

22 Зажигание, система управления электронным ключом

23 Блок управления кузовным оборудованием

24 Блок управления кузовным оборудованием

25 Замок рулевой колонки

26 -
