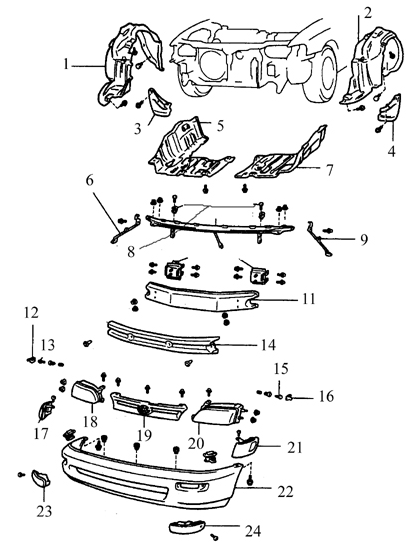

Типичные части переднего бампера
Типичные части переднего бампера
1. Передний расположенный под крылом брызговик (правый)
2. Передний расположенный под крылом брызговик (левый)
3,4. Брызговик
5. Нижняя защита двигателя (правая)
6. Боковая опора бампера
7. Нижняя защита двигателя (левая)
8. Верхний усиливающий элемент кронштейна фары
9. Боковая опора бампера
11. Усиливающий элемент переднего бампера
12,16. Боковая опора бампера
13,15. Направляющая бампера
14. Поглотитель энергии удара переднего бампера
17. Габаритный фонарь
18,20. Фара
19. Решетка радиатора
21. Габаритный фонарь
22. Покрытие переднего бампера
23,24. Лампочка сигнала поворота

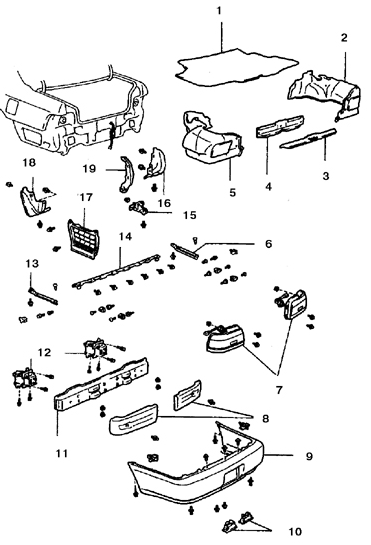

Типичные части заднего бампера на моделях с кузовом типа "Седан"
Типичные части заднего бампера на моделях с кузовом типа "Седан"
1. Коврик багажника
2. Отделка багажника с правой стороны
3. Задняя плита отделки пола
4. Отделка багажника сзади
5. Отделка багажника с левой стороны
6. Верхний фиксатор
7. Задний комбинированный фонарь
8. Поглотитель энергии удара заднего бампера
9. Покрытие заднего бампера
10. Лампочка подсветки номерного знака
11. Усиливающий элемент заднего бампера
12. Кронштейн заднего бампера
13. Боковой фиксатор
14. Верхний фиксатор
15. Боковая опора
16. Брызговик
17. Квадратный воздуховод
18. Брызговик
19. Боковое уплотнение

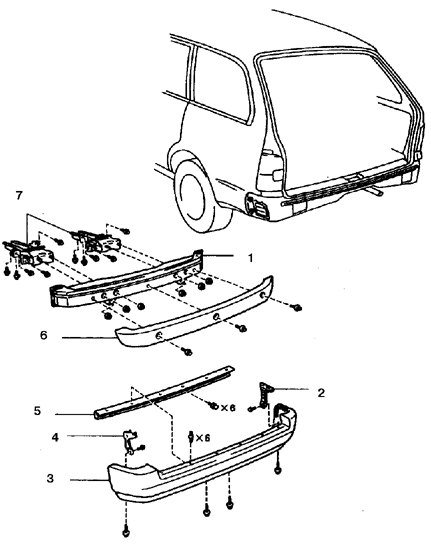

Типичные части заднего бампера на моделях с кузовом типа "Универсал"
Типичные части заднего бампера на моделях с кузовом типа "Универсал"
1. Усиливающий элемент заднего бампера
2. Боковая опора
3. Покрытие заднего бампера
4. Боковая опора
5. Верхний фиксатор
6. Поглотитель энергии удара заднего бампера
7. Кронштейн заднего бампера

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поставьте автомобиль на стояночный тормоз, поднимите его и надежно закрепите на козлах.
2. Отсоедините провод "массы" от аккумулятора, и также отсоедините все провода, которые могут помешать снятию бампера.
3. Снимите крышку бампера (если она установлена), стараясь не повредить крышку и бампер.
4. Из-под низа автомобиля отвинтите крепежные болты бампера.
5. Снимите бампер с автомобиля.
6. Установка производится в обратной последовательности.
