Hyundai Elantra: Автоматическая коробка передач (модель A4AF3) - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Автоматическая коробка передач (модель A4AF3)

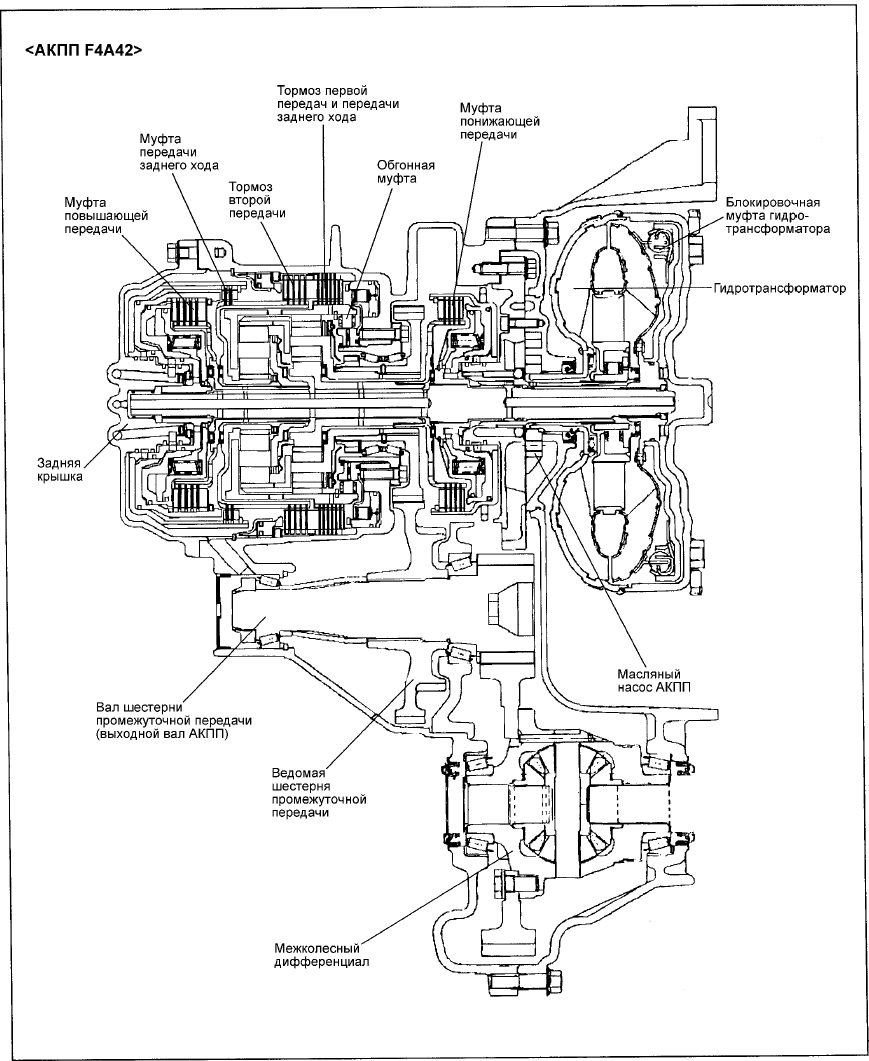

КОМПОНЕНТЫ АКПП F4A42

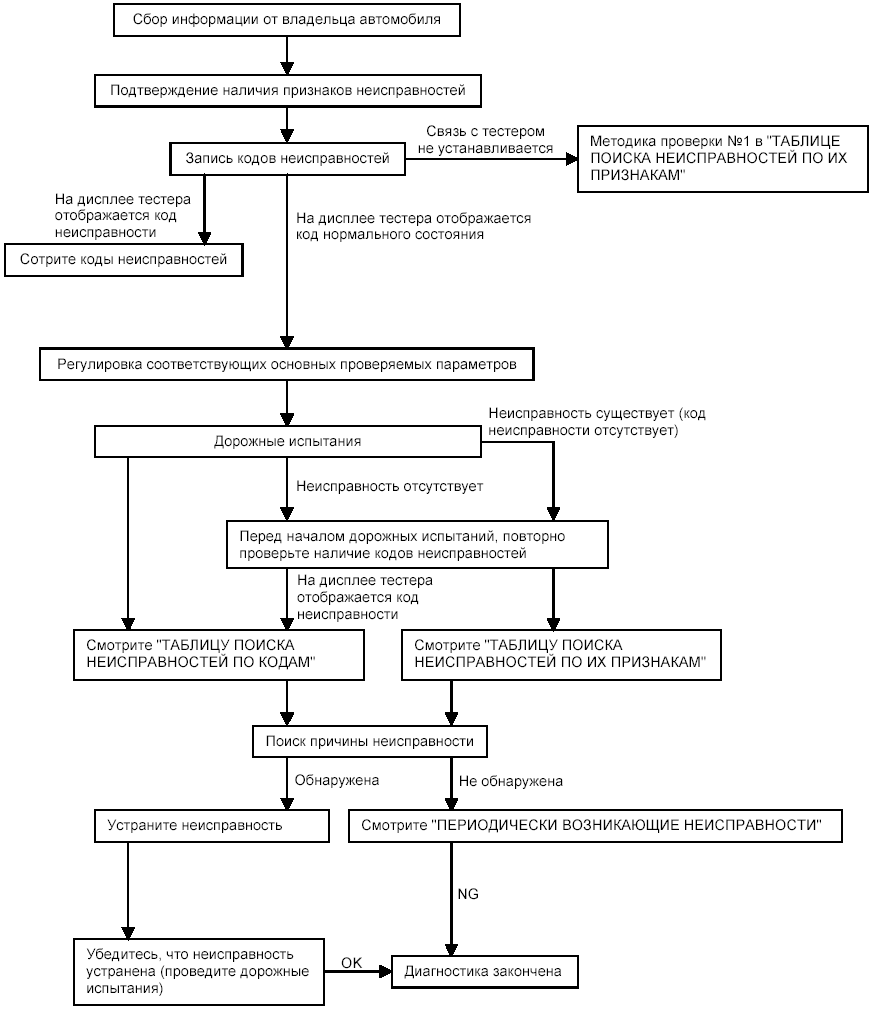

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ

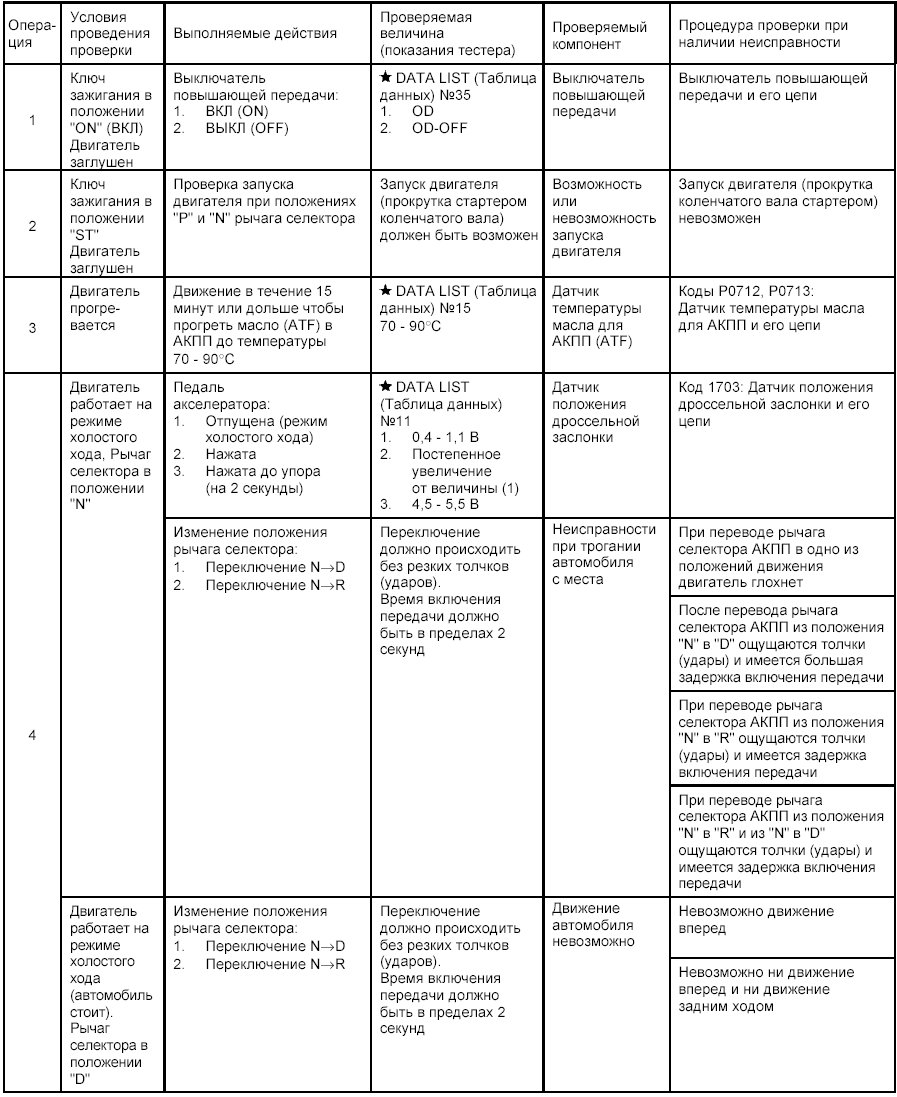

ДОРОЖНЫЕ ИСПЫТАНИЯ (ROAD TEST)

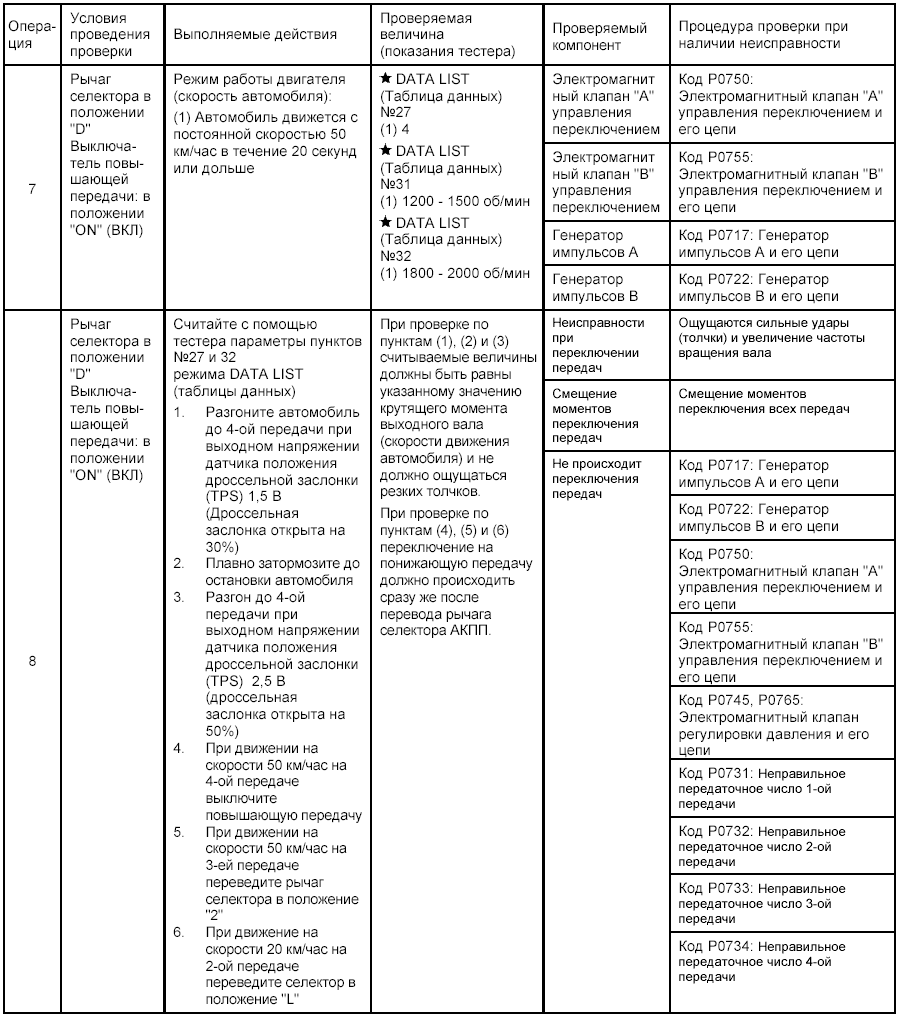

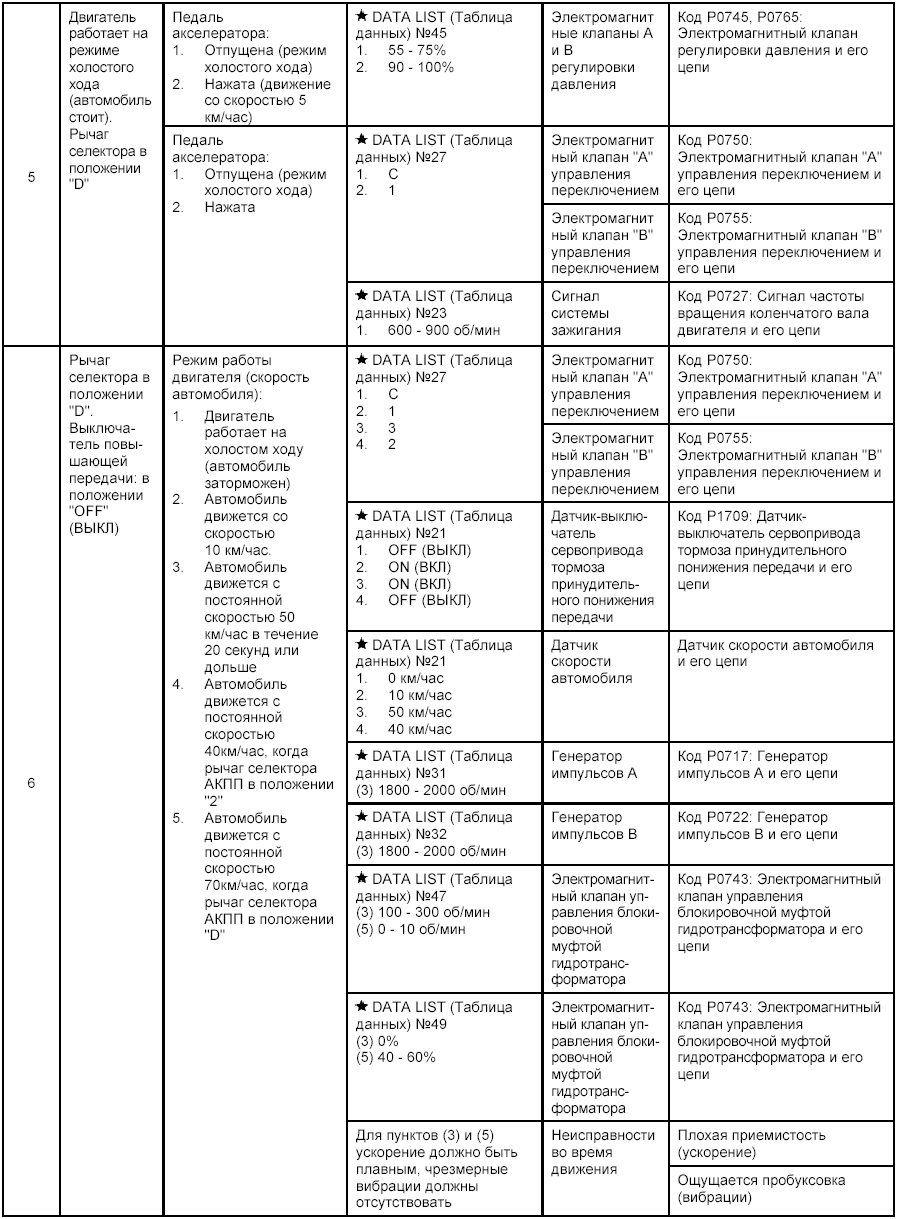

ДОРОЖНЫЕ ИСПЫТАНИЯ (ROAD TEST)

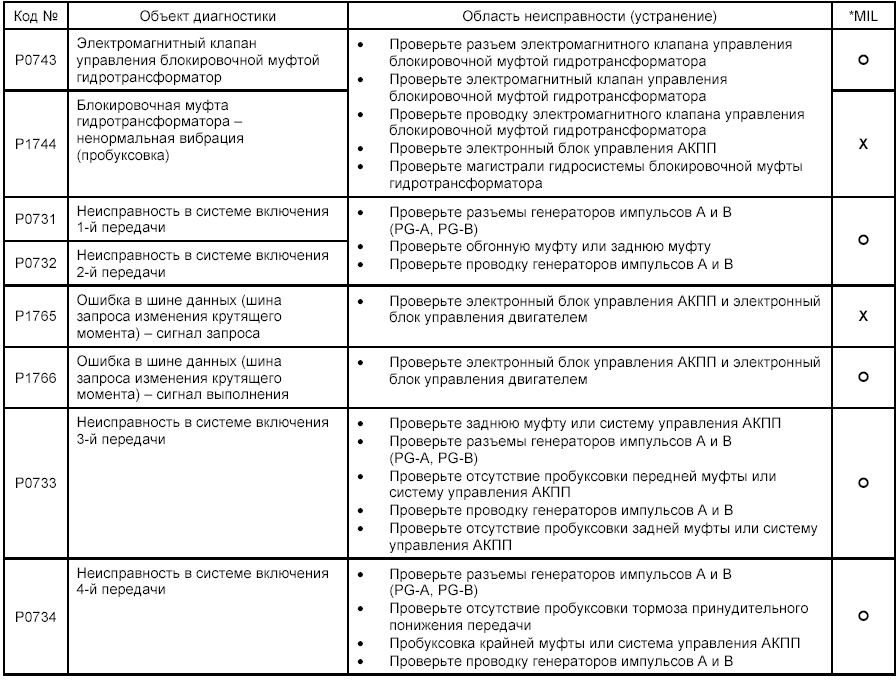

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ДИАГНОСТИЧЕСКИМ КОДАМ


ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ДИАГНОСТИЧЕСКИМ КОДАМ

ПРИМЕЧАНИЕ MIL- контрольная лампа индикации неисправности двигателя


ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ДИАГНОСТИЧЕСКИМ КОДАМ

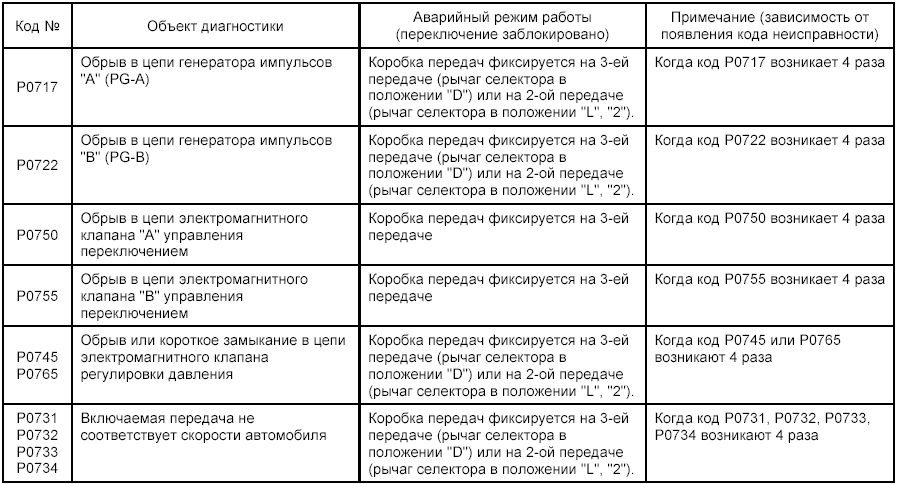

ПАРАМЕТРЫ АВАРИЙНОГО РЕЖИМА РАБОТЫ АКПП


ПАРАМЕТРЫ АВАРИЙНОГО РЕЖИМА РАБОТЫ АКПП

    Электросхема системы управления АКПП (1.6L I4)
    ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.6L I4) ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.6L I4) ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.6L I4) ...

    Процедуры проверки по диагностическим кодам неисправностей - Р1703
    ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ По сигналам датчика положение дроссельной заслонки: • Определяются моменты переключений передач • Определяется момент включения (рабочую область) блокировочной муфты г ...
