Hyundai Elantra: Адсорбер - Система снижения токсичности - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Адсорбер

ПРОВЕРКА 1. Проверьте трубопроводы системы улавливания паров топлива на отсутствие ослабления соединений, резких перегибов или повреждения.

2. Проверьте отсутствие деформации, трещин и утечек топлива.

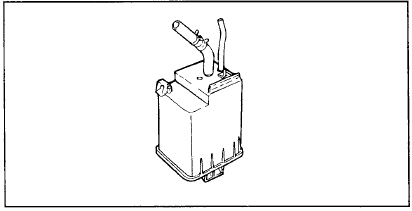

3. После снятия адсорбера проверьте его на отсутствие трещин и деформации.

3. После снятия адсорбера проверьте его на отсутствие трещин и деформации.

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА

ПРОВЕРКА

ПРИМЕЧАНИЕ

При отсоединении вакуумных шлангов всегда предварительно наносите установочные метки, чтобы при подсоединении шланги были установлены в исходное положение.

1. Отсоедините вакуумный шланг от электромагнитного клапана продувки адсорбера.

2. Отсоедините разъем жгута проводов от электромагнитного клапана.

3. Подсоедините ручной вакуумный насос к штуцеру электромагнитного клапана, от которого был отсоединен шланг с красной полосой.

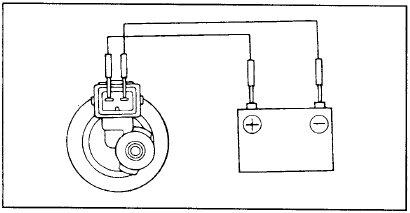

4. Создайте разрежение и проверьте работу клапана при подсоединении / отсоединении питания от аккумуляторной батареи к выводам электромагнитного клапана.

Напряжение аккумуляторной батареи Исправное состояние
Подается Разрежение уменьшается
Не подается Разрежение сохраняется

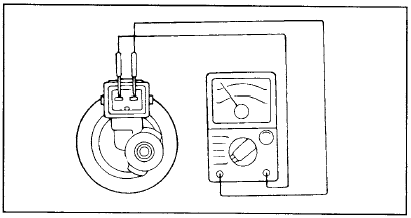

5. Измерьте сопротивление между выводами электромагнитного клапана.

5. Измерьте сопротивление между выводами электромагнитного клапана.

Электромагнитный клапан продувки адсорбера:

Сопротивление обмотки : 26 Ом (при температуре 20 °С)
