ОБЩИЕ СВЕДЕНИЯ

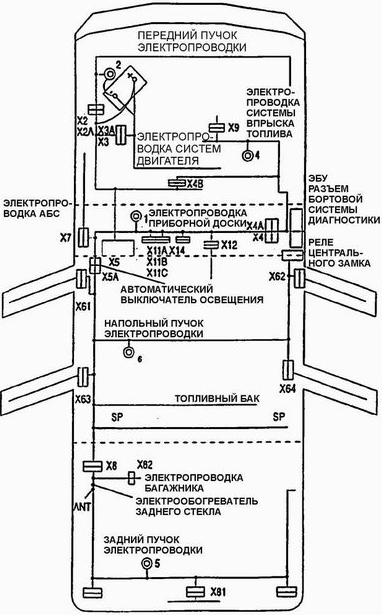

Электрические разъем.

Электрические разъем.

Х2 Разъем проводки приборной доски и переднего пучка (14).

Х2А Разъем проводки приборной доски и переднего пучка (8).

ХЗ Разъем проводки приборной доски и электропроводки систем двигателя (14).

ХЗА Разъем проводки приборной доски и электропроводки систем двигателя (4).

Х4 Разъем проводки приборной доски и электропроводки системы впрыска топлива (14).

Х4А Разъем проводки приборной доски и электропроводки системы впрыска топлива (8).

Х4В Разъем проводки приборной доски и электропроводки системы впрыска топлива (2).

Х41 Разъем проводки системы впрыска топлива и удлинительной проводки ЭБУ (20) Х42 Разъем проводки системы впрыска топлива и удлинительной проводки ЭБУ (14) Х43 Разъем проводки системы впрыска топлива и проводки ЭБУ (20).

Х5 Разъем проводки приборной доски и напольного пучка (20).

Х5А Разъем проводки приборной доски и напольного пучка (10).

Х61 Разъем проводки приборной доски и электропроводки левой передней двери (14) Х62 Разъем проводки приборной доски и электропроводки правой передней двери (14) Х63 Разъем проводки приборной доски и электропроводки левой задней двери (7).

Х64 Разъем проводки приборной доски и электропроводки правой задней двери (7) Х7 Разъем проводки приборной доски и электропроводки АБС (6).

Х8 Разъем напольного и заднего пучка электропроводки (14).

Х81 Разъем заднего пучка и электропроводки задних приборов освещения и сигнализации (2).

Х82 Разъем заднего пучка и электропроводки багажника (2) – автомобили с трех- и пятидверным кузовом.

Х9 Разъем проводки системы впрыска топлива и электропроводки двигателя типа DOHC (2) – автомобили, оснащенные двигателями с двумя распределительными валами.

X11А Разъем проводки приборной доски и электропроводки приборной доски (16).

Х11В Разъем проводки приборной доски и электропроводки приборной доски (12).

Х11С Разъем проводки приборной доски и электропроводки приборной доски (6) – автомобили с автоматической 4-ступенчатой трансмиссией.

Х12 Разъем проводки приборной доски и электропроводки центральной консоли (5) Х13 Разъем проводки приборной доски и электропроводки надувной подушки безопасности (4).

Х14 Разъем проводки приборной доски и электропроводки аудиосистемы (13).

Примечание: в скобках указано количество штырьков разъема.

Расположение контактов с "массой".

1 В центре рулевой колонки.

2 Рядом с аккумуляторной батареей.

4 В верхней части блока цилиндров двигателя.

5 В багажнике
