Volkswagen Golf: Обогрев заднего стекла, звуковой сигнал - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Обогрев заднего стекла, звуковой сигнал

ПОРЯДОК ВЫПОЛНЕНИЯ

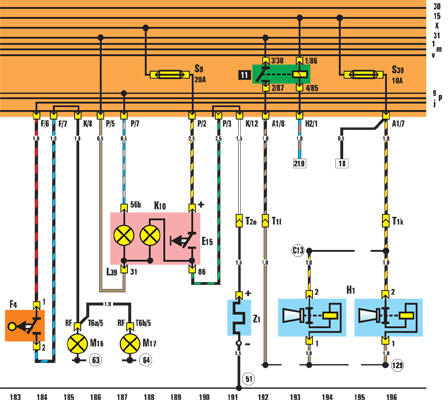

 Е15 – выключатель обогрева заднего стекла; F4 – выключатель фонарей заднего хода; Н1 – двухтоновый звуковой сигнал; J4 – реле сигнала; К10 – контрольная лампа обогрева заднего стекла; L39 – лампа подсветки выключателяподогрева заднего стекла; М16 – лампа заднего хода левого фонаря; М17 – лампа заднего хода правого фонаря; Z1 – обогреваемое заднее стекло; 129 – соединение «массы» в жгуте проводов двухтонового звукового сигнала; С13 – соединение полюса, в жгуте проводов двухтонового звукового сигнала
