Volkswagen Golf: Вторичный вал (четырехступенчатая коробка передач) - Коробка передач - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Вторичный вал (четырехступенчатая коробка передач)

ПОРЯДОК ВЫПОЛНЕНИЯ

Вторичный вал

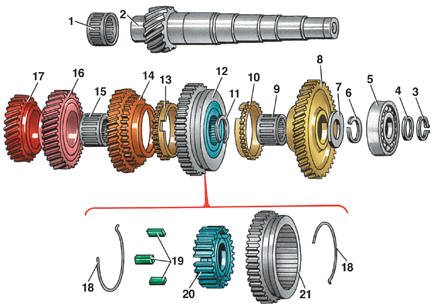

Вторичный вал 1 – подшипник; 2 – вторичный вал; 3 – стопорное кольцо; 4 – регулировочная шайба; 5 – подшипник; 6 – стопорное кольцо; 7 – регулировочная шайба; 8 – шестерня 1-й передачи; 9 – игольчатый подшипник; 10 – блокирующее кольцо синхронизатора; 11 – стопорное кольцо; 12 – синхронизатор; 13 – блокирующее кольцо синхронизатора; 14 – шестерня 2-й передачи; 15 – игольчатый подшипник; 16 – шестерня 3-й передачи; 17 – шестерня 4-й передачи; 18 – пружина; 19 – сухарь; 20 – ступица синхронизатора; 21 – скользящая муфта синхронизатора

Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять стопорное кольцо 6 и регулировочную шайбу 7. 2. Снять шестерню 8 1-й передачи и игольчатый подшипник 9. 3. Снять блокирующее кольцо 10 синхронизатора. 4. Снять стопорное кольцо 11. 5. Спрессовать шестерню 14 2-й передачи вместе с синхронизатором 12 и блокирующим кольцом 13. 6. Снять игольчатый подшипник 15. 7. Спрессовать шестерню 16 3-й передачи. 8. Спрессовать шестерню 17 4-й передачи. Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверить зазор между шестерней 8 1-й передачи и блокирующим кольцом 10 и между шестерней 14 2-й передачи и блокирующим кольцом 13 (см. подраздел 5.2.2.1). 2. Напрессовать шестерню 17 4-й передачи на вал 2, предварительно нагрев ее до температуры 120° С. При этом выступ шестерни должен быть направлен в сторону 3-й передачи. 3. Напрессовать шестерню 16 3-й передачи на вал 2, предварительно нагрев ее до температуры 120° С. При этом выступ шестерни должен быть направлен в сторону 4-й передачи. Предупреждение При напрессовке шестерен 3-й и 4-й передач удалить с посадочных мест вала и шестерен всю смазку.

4. Смазать игольчатый подшипник 15 и установить его на вал 2. 5. Установить шестерню 14 2-й передачи. 6. Установить блокирующее кольцо 13 синхронизатора. 7. Напрессовать синхронизатор 12 так, чтобы паз под вилку переключения передач на скользящей муфте находился со стороны шестерни 1-й передачи, а сухари синхронизатора попали в пазы блокирующего кольца. 8. Установить новое стопорное кольцо 11. 9. Установить блокирующее кольцо 10, следя за тем, чтобы сухари синхронизатора попали в пазы блокирующего кольца. 10. Смазать игольчатый подшипник 9 и установить его на вал 2. 11. Установить шестерню 8 1-й передачи. 12. Установить шайбу 7 и новое стопорное кольцо 6.
