Volkswagen Golf: Указатели поворотов - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

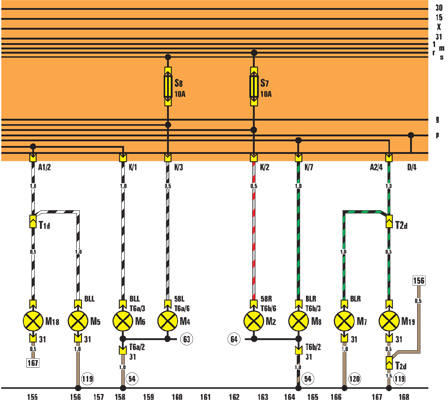

 М2 – лампа габаритного света задняя правая; М4 – лампа габаритного света задняя левая; М5 – лампа переднего левого указателя поворотов; М6 – лампа заднего левого указателя поворотов; М7 – лампа переднего правого указателя поворотов; М8 – лампа заднего правого указателя поворотов; М18 – лампа бокового левого повторителя указателя поворотов; М19 – лампа бокового правого повторителя указателя поворотов; Т1i – разъемное соединение, 1 контакт; Т2d – разъемное соединение, 2 контакта; Т6а – разъемное соединение, 6 контактов, у левого заднего фонаря; Т6b – разъемное соединение, 6 контактов, у правого заднего фонаря; 120 – соединение «массы 2» в жгуте проводов фар

    Переключатель указателей поворотов, аварийная сигнализация
    ПОРЯДОК ВЫПОЛНЕНИЯ  Е2 – переключатель указателей поворотов; ЕЗ – выключатель аварийной сигнализации; Е19 – выключатель стояночного света; J2 – реле аварийной сигнализации; К6 – контроль ...

    Выключатель света, стоп-сигнал
    ПОРЯДОК ВЫПОЛНЕНИЯ  Е1 – выключатель света; Е20 – регулятор подсветки приборов; F – выключатель стоп-сигнала; L9 – лампа подсветки выключателя света; М9 – лампа стоп-сигнала левая; М10 – ...
