ОБЩИЕ СВЕДЕНИЯ

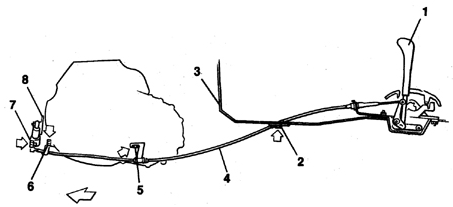

Трос управления трансмиссией

1. Селектор

2. Крепление троса к полу

3. Пол

4. Трос

5. Кронштейн

6. Кронштейн

7. Гайка оболочки троса

8. Рычаг трансмиссии

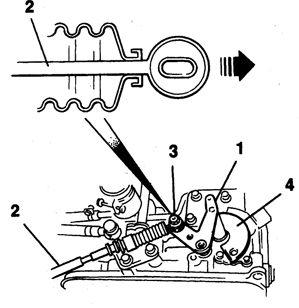

Регулировка троса

1. Рычаг

2. Трос

3. Гайка

4. Блокирующий переключатель стартера Стрелкой указано направление усилия при регулировке.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите селектор в положение Р.

2. Поднимите переднюю часть автомобиля и установите на подставки.

3. Убедитесь, что рычаг трансмиссии тоже находится в положении Р.

4. Отверните гайку крепления троса к рычагу.

5. Потяните динамометром за проушину наконечника троса с силой 0,7 кГс.

6. Снимите динамометр и сместите трос назад на 1,0 мм.

7. Удерживая оболочку троса, затяните контргайку.

8. Проверьте свободу перемещения селектора.

9. Если при перемещении селектора трос перегибается, то повторите регулировку.

10. Смажьте трущиеся поверхности троса и рычага и опустите автомобиль.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и установите на подставки.

2. Переведите селектор в положение Р.

3. Снимите центральную секцию передней панели.

4. Отверните гайку, достаньте скобу оболочки троса и отсоедините трос от селектора.

5. Отверните болт и снимите кронштейн, вытяните трос.

6. Отверните гайку на рычаге, достаньте скобу из кронштейна и снимите трос. Имейте в виду, что положение рычага на трансмиссии при установке троса измениться не должно (обозначьте положение рычага перед снятием троса).

7. Проверьте наличие на тросе следов износа и повреждений.

8. Проверьте свободу перемещения троса в оболочке. Имейте в виду, что при установке на место трос может заедать, несмотря на кажущуюся легкость его перемещения в полностью распрямленном состоянии.

9. При сильных повреждениях трос замените.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пропустите трос через пол и затяните болты крепления к полу.

2. Присоедините трос к селектору и вставьте оболочку троса в кронштейн.

3. Затяните гайку и вставьте скобу.

4. Переведите селектор в положение Р, убедитесь, что рычаг трансмиссии тоже находится в положении Р.

5. Наденьте трос на рычаг трансмиссии.

6. Закрепите оболочку троса скобами.

7. Отрегулируйте трос.

8. Установите центральную секцию передней панели, опустите автомобиль.
