Volkswagen Golf: Технические характеристики (пятиступенчатая коробка передач) - Коробка передач - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Технические характеристики (пятиступенчатая коробка передач)

ПОРЯДОК ВЫПОЛНЕНИЯ

Коробка передач

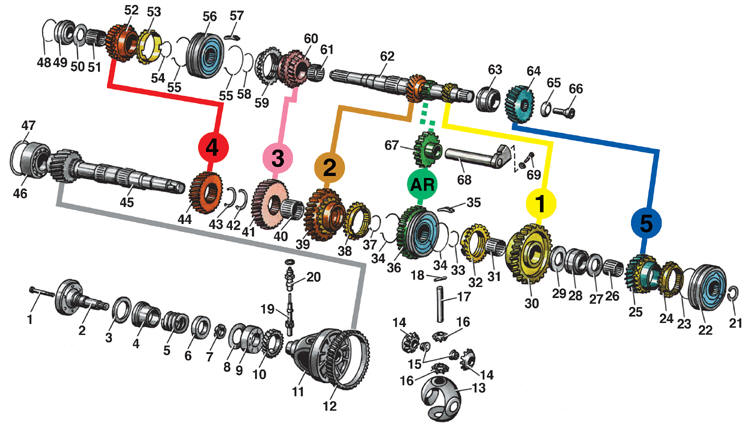

Коробка передач типа 085 1 – болт; 2 – фланец полуоси; 3 – сальник; 4 – втулка; 5 – пружина; 6 – шайба; 7 – распорное кольцо; 8 – регулировочная шайба; 9 – роликовый конический подшипник; 10 – шестерня привода спидометра; 11 – корпус дифференциала; 12 – ведомая шестерня главной передачи; 13 – сепаратор; 14 – коническая шестерня; 15 – круглая гайка; 16 – сателлит; 17 – ось сателлитов; 18 – штифт; 19 – вал привода спидометра; 20 – резьбовая втулка; 21 – стопорное кольцо; 22 – синхронизатор 5-й передачи; 23 – пружина; 24 – блокирующее кольцо; 25 – шестерня 5-й передачи; 26 – игольчатый подшипник; 27 – шайба; 28 – роликовый конический подшипник; 29 – опорная шайба; 30 – шестерня 1-й передачи; 31 – игольчатый подшипник; 32 – блокирующее кольцо; 33 – стопорное кольцо; 34 – пружина; 35 – сухарь синхронизатора; 36 – синхронизатор; 37 – стопорное кольцо; 38 – блокирующее кольцо; 39 – шестерня 2-й передачи; 40 – игольчатый подшипник; 41 – шестерня 3-й передачи; 42, 43 – стопорное кольцо; 44 – шестерня 4-й передачи; 45 – вторичный вал; 46 – подшипник; 47, 48 – регулировочная шайба; 49 – подшипник; 50 – шайба; 51 – игольчатый подшипник; 52 – шестерня 4-й передачи; 53 – блокирующее кольцо; 54 – стопорное кольцо; 55 – пружина; 56 – синхронизатор; 57 – сухарь синхронизатора; 58 – стопорное кольцо; 59 – блокирующее кольцо; 60 – шестерня 3-й передачи; 61 – игольчатый подшипник; 62 – первичный вал; 63 – роликовый конический подшипник; 64 – шестерня 5-й передачи; 65 – пружинная шайба; 66 – болт; 67 – шестерня заднего хода; 68 – вал шестерни заднего хода; 69 – болт

Пятиступенчатая коробка передач с синхронизацией всех передач. Обозначение 085 Заправочный объем  3,1 л Тип масла SAE 80 или SAE 90 Передаточные отношения: – 1-я передача  3,46 – 2-я передача  1,96/ 2,09 – 3-я передача  1,25/ 1,496 – 4-я передача  0,891/ 1,122 – 5-я передача  0,740/ 0,891 – задний ход  3,38 – главная передача  4,063/ 4,26
