Volkswagen Golf: Стеклоочиститель ветрового стекла - Рычаг стеклоочистителя - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Стеклоочиститель ветрового стекла - Рычаг стеклоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Стеклоочиститель

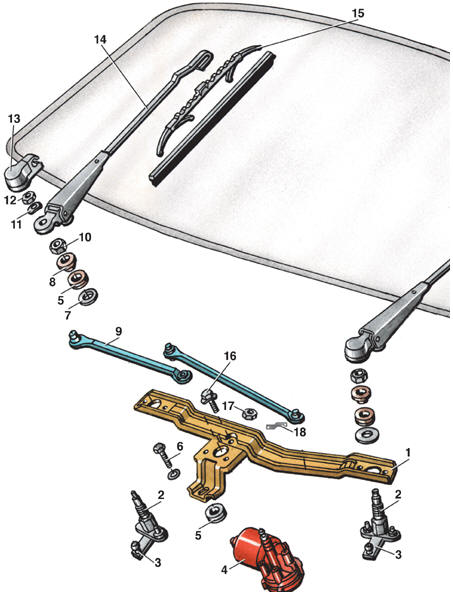

Стеклоочиститель ветрового стекла 1 – кронштейн; 2 – корпус валика; 3 – валик с поводком; 4 – электродвигатель с редуктором; 5 – резиновая втулка; 6 – болт крепления стеклоочистителя; 7 – шайба; 8 – распорная втулка; 9 – тяга стеклоочистителя; 10 – гайка; 11 – пружинная шайба; 12 – гайка; 13 – декоративный колпак; 14 – рычаг стеклоочистителя; 15 – щетка; 16 – болт крепления электродвигателя; 17 – гайка; 18 – рычаг

Установка рычагов

Установка рычагов стеклоочистителя ветрового стекла а = 55 мм; б = 59 мм

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить щетку 15 стеклоочистителя в крайнее нижнее положение. 2. Повернуть вверх декоративный колпак 13. 3. Отвернуть гайку 12. 4. Снять пружинную шайбу 11. 5. Снять рычаг 14. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить рычаг 14 стеклоочистителя в положение, показанное на рис. Установка рычагов стеклоочистителя ветрового стекла. 2. Установить пружинную шайбу 11 (см. рис. Стеклоочиститель ветрового стекла). 3. Завернуть гайку 12 моментом 9 Н.м. 4. Установить декоративный колпак 13.
