Volkswagen Golf: Система выпуска отработавших газов - Двигатель - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Система выпуска отработавших газов

ПОРЯДОК ВЫПОЛНЕНИЯ

Система выпуска

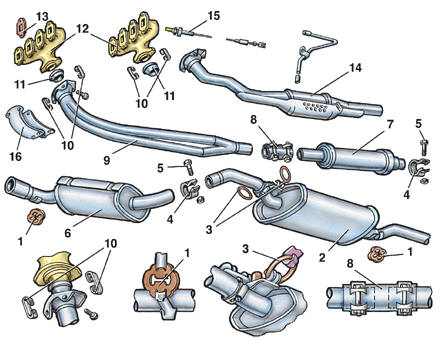

Система выпуска отработавших газов 1 – кольцо подвески глушителя; 2 – основной глушитель; 3 – кольцо подвески глушителя; 4 – хомут; 5 – болт хомута; 6 – дополнительный глушитель второй ступени; 7 – дополнительный глушитель первой ступени; 8 – хомут; 9 – приемная труба глушителя; 10 – пружинная скоба; 11 – уплотнительное кольцо; 12 – выпускной коллектор; 13 – прокладка выпускного коллектора; 14 – каталитический нейтрализатор; 15 – лямбда-зонд; 16 – теплоизоляционный экран

Система выпуска состоит из приемной трубы 9 глушителя, дополнительных глушителей 6 и 7 (у двигателей рабочим объемом 1,1 и 1,3 л один дополнительный глушитель 7) и основного глушителя 2. Приемная труба 9 глушителя присоединяется у двигателей объемом 1,6 и 1,8 л к выпускному коллектору 12 пружинными скобами 10, а у двигателей 1,1 и 1,3 л двумя полукруглыми скобами, стянутыми двумя болтами. У двигателей с трубонаддувом приемная труба глушителя присоединяется к турбокомпрессору. Для уменьшения вибрации и напряжений в выхлопной системе двигателей объемом 1,1 и 1,3 л установлен гибкий элемент – сильфон. На автомобилях, оборудованных каталитическим нейтрализатором 14, установлена более короткая приемная труба глушителя, т. к. нейтрализатор должен устанавливаться как можно ближе к двигателю, и один дополнительный глушитель. Лямбда-зонд 15 для регулировки оптимального состава отработавших газов установлен в передней части выпускного коллектора. На автомобилях, оснащенных нейтрализатором или дизелем с турбонаддувом, установлен теплоизоляционный экран 16. Все узлы системы выпуска соединены между собой хомутами 4 и 8 и подвешены на резиновых кольцах 1 и 3.

    Снятие и установка водяного насоса
    Двигатели рабочим объемом 1,1 и 1,3 л ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы охлаждения двигателя. 2. Снять верхнюю крышку привода распредвала (см. подраздел 2.2.1.7). 3. Повернуть коле ...

    Снятие и установка системы выпуска отработавших газов
    ПОРЯДОК ВЫПОЛНЕНИЯ Перед снятием или разборкой системы выпуска нужно смочить все болты и соединения жидкостью, растворяющей продукты коррозии, например WD 40. Перед любой работой с системой выпус ...
