Toyota Carina: Схема 8. Зеркала с электроприводом, обогреватели стёкол, обогреватели зеркал
и автомагнитола - Электрические схемы - Устройство, техническое обслуживание и ремонт автомобиля Toyota CarinaToyota Carina: Схема 8. Зеркала с электроприводом, обогреватели стёкол, обогреватели зеркал и автомагнитола

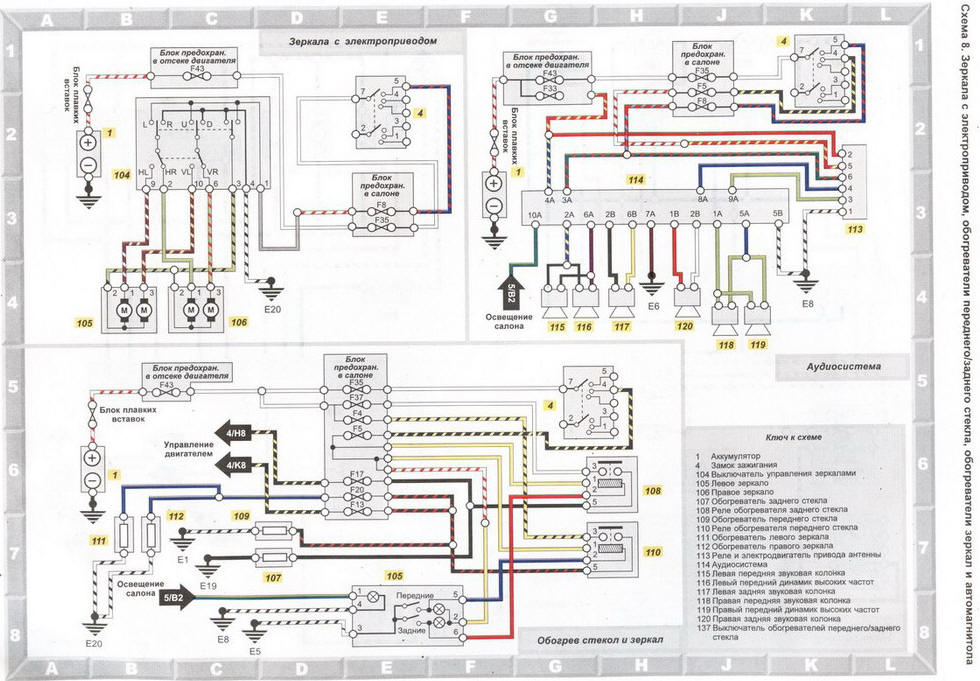

Схема 8. Зеркала с электроприводом, обогреватели стёкол, обогреватели зеркал

Схема 8. Зеркала с электроприводом, обогреватели стёкол, обогреватели зеркал и автомагнитола
