Раздаточная коробка

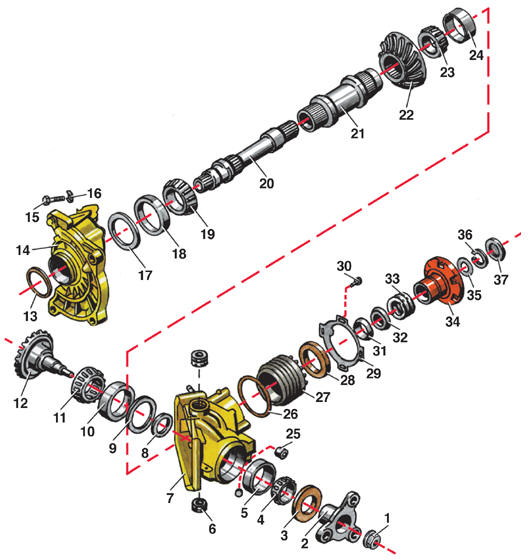

Раздаточная коробка 1 – гайка; 2 – выходной фланец; 3 – сальник; 4 – подшипник; 5 – наружное кольцо подшипника; 6 – пробка; 7 – картер раздаточной коробки; 8, 9 – регулировочные шайбы; 10 – наружное кольцо подшипника; 11 – подшипник; 12 – ведомая шестерня; 13 – сальник; 14 – картер раздаточной коробки; 15 – болт; 16 – шайба; 17 – регулировочная шайба; 18 – наружное кольцо подшипника; 19 – подшипник; 20 – выходной вал; 21 – вал шестерни; 22 – ведущая шестерня; 23 – подшипник; 24 – наружное кольцо подшипника; 25 – втулка; 26 – сальник; 27 – гайка с кольцом; 28 – сальник; 29 – стопорная пластина; 30 – болт; 31 – распорное кольцо; 32 – шайба; 33 – пружина; 34 – фланец полуоси; 35 – шайба; 36 – стопорное кольцо; 37 – колпачок

Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять раздаточную коробку.

2. Промаркировать взаимное положение выходного фланца 2 и картера 7 раздаточной коробки. 3. Открутить гайку 1. 4. Снять выходной фланец 2. 5. Снять защитный колпачок 37. 6. Снять стопорное кольцо 36 и шайбу 35. 7. Снять фланец 34 полуоси с пружиной 33, шайбой 32 и распорным кольцом 31. 8. Снять выходной вал 20 с другой стороны. 9. Открутить болты 30 и снять стопорную пластину 29. 10. Открутить гайку 27 с кольцом.

11. Открутить болты 15.

12. Разъединить картер раздаточной коробки.

13. Снять ведомую шестерню 12 и ведущую шестерню 22. Сборка ПОРЯДОК ВЫПОЛНЕНИЯ Сборку раздаточной коробки производят в порядке, обратном разборке. Перед соединением половинок картеров смазать их сопрягающиеся поверхности герметиком. Закрутить болты 15 крепления картеров моментом 25 Н·м.
