ПОРШЕНЬ И ШАТУН
ПОРШЕНЬ И ШАТУН

РАЗБОРКА КРЫШКА ШАТУНА

ВНИМАНИЕ

Расположите снятые детали (шатуны, крышки шатунов, вкладыши шатунных подшипников) в порядке их соответствия номерам цилиндров, чтобы обеспечить последующую правильную сборку.

1. Отверните болты крепления крышки шатуна, затем снимите крышку шатуна и нижний вкладыш шатунного подшипника.

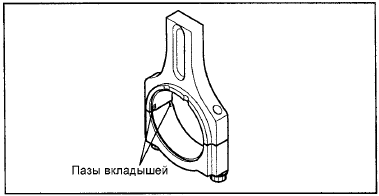

2. Вытолкните поршень и шатун в сборе из блока цилиндров в направлении к поверхности

2. Вытолкните поршень и шатун в сборе из блока цилиндров в направлении к поверхности под прокладку головки цилиндров.
