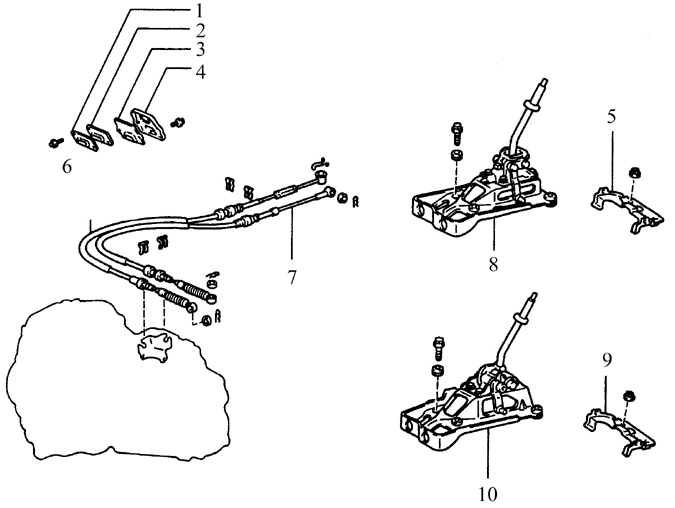

Переключающие тросики и агрегат рычага переключения передач (модели выпуска 1993-1995
Переключающие тросики и агрегат рычага переключения передач (модели выпуска 1993-1995 гг.)
1. Крепление втулки N2 переключающего тросика
2. Втулка N2
3. Втулка N1
4. Крепление втулки N1 переключающего тросика
5. Крепежный кронштейн консоли
6, 7. Переключающий тросик
8. Агрегат рычага переключения передач (Тип А)
9. Крепежный кронштейн
10. Агрегат рычага переключения передач (Тип В)

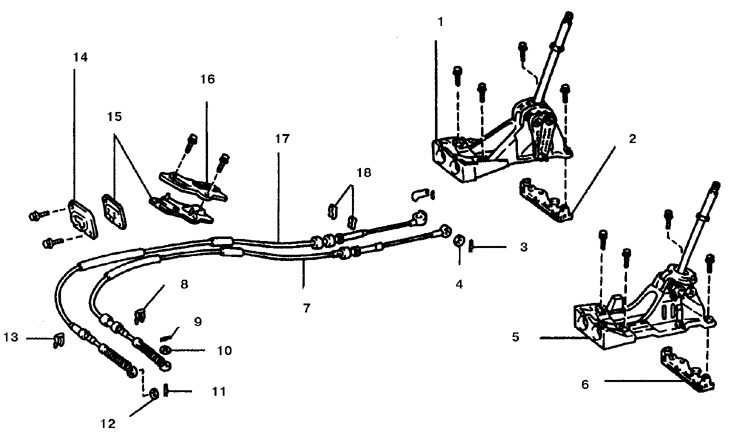

Переключающие тросики и агрегат рычага переключения передач (модели выпуска c
Переключающие тросики и агрегат рычага переключения передач (модели выпуска c 1996 года)
1. Агрегат рычега преключения передач
2. Крепежный кронштейн N1 консоли рычага переключения передач
3. Чека
4. Шайба
5. Агрегат рычега преключения передач
6. Крепежный кронштейн N1 консоли рычага
переключения передач
7. Переключающий тросик
8. Зажим
9. Чека
10. Шайба
11. Чека
12. Шайбы
13. Зажим
14. Крепление
15. Втулки
16. Крепления тросиков
17. Переключающий тросик
18. Зажим

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В двигательном отсеке снимите чеки и шайбы (указаны стрелками) и отсоедините тросики от коленчатого рычага переключения передач.
2. Снимите крепления тросиков с кронштейна (указаны стрелками) при помощи плоскогубцев.
3. В салоне снимите консоль рычага переключения передач (см. подраздел 11.24).
4. Снимите крепления тросиков с нижней стороны агрегата рычага переключения передач (см. рис. Переключающие тросики и агрегат рычага переключения передач (модели выпуска 1993 – 1995 г.г) или рис. Переключающие тросики и агрегат рычага переключения передач (модели выпуска c 1996 года)).
5. Снимите чеки и шайбы с концов тросиков (указано стрелкой) и отсоедините тросики от рычага переключения передач.
6. Пройдитесь вдоль тросиков до перегородки кузова и снимите герметизирующие втулки. Протяните тросики через перегородку.
7. Установка проводится в обратном порядке снятия.
