Volkswagen Golf: Панель приборов - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Панель приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

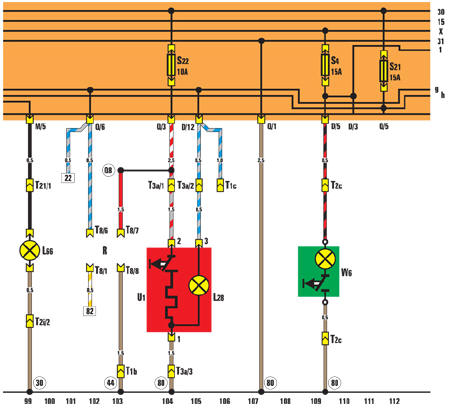

 L28 – лампа подсветки прикуривателя; R – разъем радиоприемника; Т1b – разъемное соединение,1 контакт,за блоком реле; Т1с – разъемное соединение, 1 контакт,за блоком реле; Т2с – разъемное соединение, 2 контакта,в моторном отсеке слева впереди; Т2i – разъемное соединение, 2 контакта,за консолью; Т3а – разъемное соединение, 3 контакта, за консолью; Т8 – разъемное соединение, 8 контактов, возле радио; U1 – прикуриватель; W6 – освещение вещевого ящика; 80 – точка подключения «массы 1» в жгуте проводов панели приборов

    Контроль тормозной жидкости
    ПОРЯДОК ВЫПОЛНЕНИЯ F9 – выключатель контрольной лампы ручного тормоза; F34 – датчик уровня тормознойжидкости; К7 – контрольная лампа тормозной системы и ручного тормоза; 119 – соединение с «ма ...

    Освещение салона
    ПОРЯДОК ВЫПОЛНЕНИЯ  F2 – дверной выключатель передней левой двери; FЗ – дверной выключатель передней правой двери; F10 – дверной выключатель задней левойдвери; F11 – дверной выключатель ...
