ПОРЯДОК ВЫПОЛНЕНИЯ

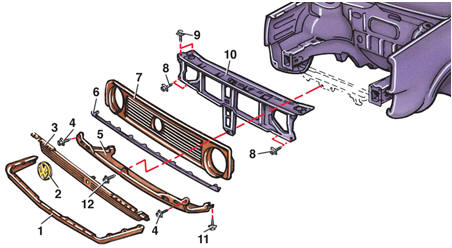

Детали передка 1 – декоративная накладка; 2 – заводской знак; 3 – декоративная решетка; 4 – болт; 5 – брызговик; 6 – накладка; 7 – облицовка; 8 – болт; 9 – болт; 10 – панель передка; 11 – болт; 12 – шуруп

Регулировка замка капота 1 – регулировочный винт; 2 – пружина; 3 – гайка

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять буфер (см. подраздел 11.1). 2. Снять облицовку радиатора (см. подраздел 11.4). 3. Открутить девять шурупов и снять декоративную накладку 1. 4. Отвернуть болты 4 и 12 (3 болта). 5. Отцепить защелку крепления декоративной решетки 3 к панели 10 передка. 6. Снять брызговик 5 облицовки радиатора вместе с декоративной решеткой 3.

7. Снять тросик 1 с рычага 2 замка капота (3 – пружина). 8. Отсоединить крепеж оболочки тросика на панели передка. 9. Отсоединить колодки с проводами от разъемов фар и звукового сигнала.

10. Отсоединить крепеж проводов звукового сигнала от панели передка. 11. Отвернуть болт 11 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л). 12. Снять съемный кронштейн 14 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 15 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) радиатора. 13. Отвернуть болт 11 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 13 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) крепления радиатора. 14. Отвернуть болты 8 и 9 (по четыре с каждой стороны). 15. Снять панель 10 передка вместе с фарами и звуковым сигналом. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить панель 10 передка. 2. Закрутить болты 8 и 9 (по четыре с каждой стороны). 3. Закрутить болт 11 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 13 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) крепления радиатора. 4. Установить съемный кронштейн соответственно 14 (см. рис. Радиатор и вентилятор системы охлаждения двигателей рабочим объемом 1,1 и 1,3 л) или 15 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) радиатора. 5. Закрутить болт соответственно 11 или 13. 6. Присоединить колодки с проводами к разъемам фар и звукового сигнала.

7. Надеть тросик 1 на рычаг 2 замка капота (3 – пружина). 8. Закрепить оболочку тросика на панели передка.

9. Закрепить провода звукового сигнала на панели передка. 10. Установить брызговик 5 облицовки радиатора и закрутить болты 4 и 12. 11. Установить декоративную решетку 3, защелкнув ее в пазу на панели передка. 12. Установить декоративную накладку 1 и закрутить девять шурупов 11 13. Установить буфер (см. подраздел 11.1). 14. Закрыть капот и проверить, защелкивается ли замок и находится ли капот на одном уровне с крыльями, и при необходимости отрегулировать.

15. Установить облицовку радиатора (см. подраздел 11.4). после регулировки. Регулировка замка капота и положения капота относительно крыльев ПОРЯДОК ВЫПОЛНЕНИЯ 1. Расконтрить гайку 3 (см. рис. Регулировка замка капота) и отрегулировать регулировочным винтом 1 положение защелки так, чтобы капот плотно закрывался. 2. Отрегулировать, при несовпадении поверхностей капота и крыльев, резиновые амортизаторы с обеих сторон кронштейна замка на требуемую высоту, после чего вновь проверить работу замка капота.
