Volkswagen Golf: Локарь
ПОРЯДОК ВЫПОЛНЕНИЯ

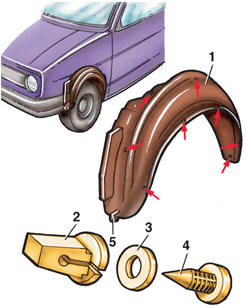

Крепление локаря 1 – локарь; 2 – пистон; 3 – шайба; 4 – винт; 5 – установочный штифт; стрелка – положение отверстий под винты крепления локаря
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабить болты переднего колеса. 2. Приподнять переднюю часть автомобиля и установить на опоры. 3. Снять колесо. 4. Вывернуть винты 4 крепления локаря 1 и снять их вместе с шайбами 3.
5. Повернуть локарь 1 на 90° вокруг продольной оси автомобиля и, вынув установочный штифт 5 в передней части, снять локарь. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить локарь 1, вставив установочный штифт 5 в отверстие в передней части ниши крыла. 2. Закрутить винты 4 вместе с шайбами 3 в пистоны 2. 3. Наживить болты крепления колеса. 4. Опустить автомобиль на землю. 5. Затянуть болты крепления колеса моментом 110 Н·м.
Переднее крыло
ПОРЯДОК ВЫПОЛНЕНИЯ
Переднее крыло
1 – кузов; 2 – болт; 3 – винт; 4 – переднее крыло
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять буфер (см. подраздел 11.1). 2. Ослабить болты
переднего колеса. 3. Припо ...
Декоративный молдинг
ПОРЯДОК ВЫПОЛНЕНИЯ
МОДЕЛИ ВЫПУСКА ДО 07.1987 Г.
Снятие декоративного
молдинга на моделях выпуска до 07.1987 г. 1 – декоративный молдинг; 2 – нейлоновая
леска
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Под ...
