ПОРЯДОК ВЫПОЛНЕНИЯ

Карданный вал

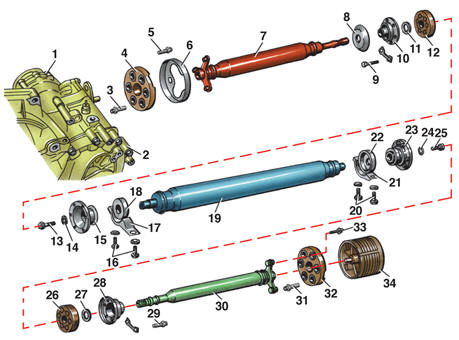

Карданный вал 1 – раздаточная коробка; 2 – коробка передач; 3 – болт; 4 – эластичная муфта; 5 – болт; 6 – крышка; 7 – передний карданный вал; 8 – крышка; 9 – болт; 10 – фланец; 11 – стопорное кольцо; 12 – эластичная муфта; 13 – болт; 14 – шайба; 15 – фланец; 16 – болт; 17 – кронштейн промежуточной опоры; 18 – подшипник; 19 – средний карданный вал; 20 – болт; 21 – кронштейн промежуточной опоры; 22 – подшипник; 23 – фланец; 24 – шайба; 25 – болт; 26 – эластичная муфта; 27 – стопорная шайба; 28 – фланец; 29 – болт; 30 – задний карданный вал; 31 – болт; 32 – эластичная муфта; 33 – болт; 34 – вискомуфта

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять глушитель. 2. Снять теплоизоляционный щиток под карданным валом.

3. Ослабить болты 16 и 20 кронштейнов 17 и 21 промежуточных опор. 4. Промаркировать взаимное расположение заднего карданного вала 30 и среднего карданного вала 19. 5. Открутить болты 29. 6. Открутить болты 31. 7. Сдвинуть средний карданный вал 19 вперед и снять задний карданный вал 30. 8. Ослабить болты 3. 9. Сдвинуть крышку 6 и отвернуть болты 5. 10. Отвернуть болты 16 и 20 и снять кронштейны 17 и 21.

11. Снять карданный вал, слегка отодвинув в сторону выпускной коллектор. Установка ПОРЯДОК ВЫПОЛНЕНИЯ Установку карданного вала производят в порядке обратном, снятию, с учетом следующего: – закрутить болты 16 и 20 моментом 25 Н·м. – закрутить болты 9 и 29 моментом 40 Н·м. – закрутить болты 5 моментом 45 Н·м. – закрутить болты 33 моментом 45 Н·м.

    Раздаточная коробка
    Раздаточная коробка 1 – гайка; 2 – выходной фланец; 3 – сальник; 4 – подшипник; 5 – наружное кольцо подшипника; 6 – пробка; 7 – картер раздаточной коробки; 8, 9 – регулировочные шайбы; 10 – н ...

    Вискомуфта
    ПОРЯДОК ВЫПОЛНЕНИЯ Привод задних колес 1 – центрирующая гайка; 2 – сальник; 3 – вискомуфта; 4 – ось; 5 – сальник; 6 – гайка; 7 – подшипник; 8 – наружное кольцо подшипника; 9 – втулка; 10 – кар ...
