Volkswagen Golf: Генератор, аккумулятор, стартер
ПОРЯДОК ВЫПОЛНЕНИЯ

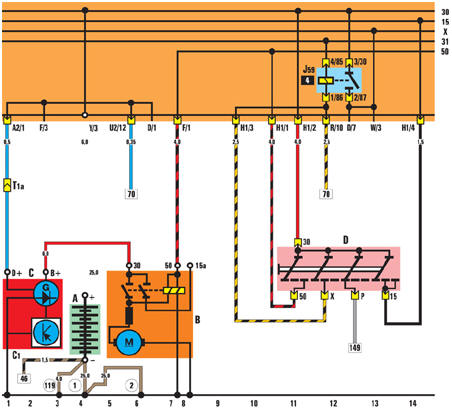

А – аккумулятор; В – стартер; С – генератор; С1 – регулятор напряжения; D – выключатель (замок) зажигания; J59 – разгрузочное реле; 1 – перемычка аккумулятор – кузов; 2 – перемычка коробка передач – кузов; 119 – соединение с «массой 1» – в жгуте проводов фар
Условные обозначения элементов на электросхемах
ПОРЯДОК ВЫПОЛНЕНИЯ
...
Вентилятор радиатора и отопителя
ПОРЯДОК ВЫПОЛНЕНИЯ
Е9 – выключатель
вентилятора отопителя; F18 – выключатель вентилятора радиатора; F87 – термовыключатель;
J138 – реле вентилятора радиатора; L16 – лампа подсветки регулятора ...
