Volkswagen Golf: Дверь задка
ПОРЯДОК ВЫПОЛНЕНИЯ

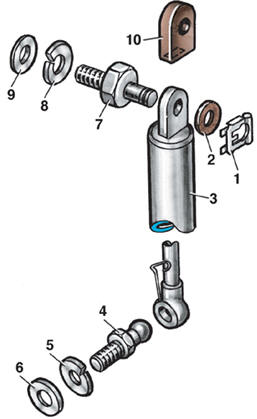

Газовая пружина двери задка 1 – пружинная защелка; 2 – шайба; 3 – газовая пружина; 4 – шаровой палец; 5, 8 – пружинные шайбы; 6, 9 – шайбы; 7 – специальный болт; 10 – колпак
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открыть дверь задка. 2. Снять обивку панели задка. 3. Отсоединить трубопроводы от распылителя стеклоомывателя заднего стекла. 4. Снять пружинную защелку 1 и шайбу 2 с верхней части газовой пружины. 5. Снять газовую пружину 3 с оси болта 7. 6. Отсоединить провода обогрева заднего стекла. 7. Отвернуть болты крепления петель к кузову и снять дверь задка. 8. Отвернуть болты крепления замка. 9. Снять замок. 10. Снять с уплотнителя молдинг (если имеется). 11. Нажать с внутренней части на угол стекла и вынуть его вместе с уплотнителем. 12. Снять уплотнитель со стекла. Установка Установку двери задка производят в порядке, обратном снятию.
