Toyota Corolla: Зеркала заднего вида с электроприводом - Электрооборудование - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Зеркала заднего вида с электроприводом

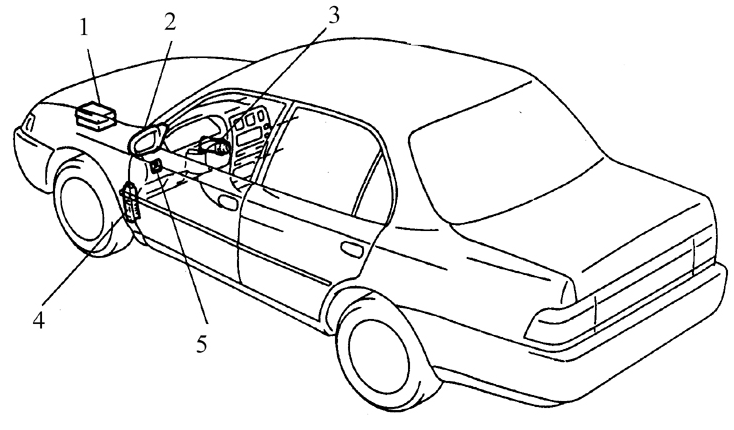

Расположение элементов электропривода стекол заднего вида
Расположение элементов электропривода стекол заднего вида
1. Блок предохранителей N2
(Предохранитель ALT, предохранитель АМ1)
2. Внешнее зеркало заднего вида
3. Замок зажигания
4. Блок предохранителей N1 (Предохранитель зажигалки и радиоприемника)
5. Регулятор положения зеркала

Зеркала заднего вида с электроприводом используют два двигателя для изменения положения зеркала; один для регулировки в вертикальной плоскости и один для регулировки в горизонтальной.
Регулятор положения зеркал имеет переключатель, который позволяет переключать управление левого и правого зеркал. Когда ключ в замке зажигания повернут в положение АСС, опустите стекла и проверьте работу регулятора во всех положениях (регулировка зеркал вверх – вниз и вправо – влево) для левого и правого зеркал заднего вида.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прислушайтесь к звуку электродвигателей, меняющих положение зеркал.
2. Если вы слышите двигатели, но зеркала не двигаются, вероятно, неисправен привод внутри зеркала. Снимите и разберите зеркало для обнаружения и устранения источника неисправности.
3. Если предохранитель в порядке, снимите вентиляционную решетку/ панель регулятора с панели приборов для получения доступа к задней стороне регулятора положения зеркал, не отсоединяя провода. Включите зажигание и проверьте наличие напряжения на регуляторе. Напряжение должно присутствовать только на одной клемме.
4. Если на регуляторе нет напряжения, проверьте провода между блоком предохранителей и регулятором на наличие разрыва или короткого замыкания (см. табл. Таблица подключения тестера и проводимости регулятора положения зеркала заднего вида).
5. Если на регуляторе присутствует напряжение, отсоедините его. Проверьте его на проводимость тока при всех положениях регулятора. Если регулятор не проводит тока, замените его.
6. Подсоедините регулятор. Найдите провод, идущий от регулятора к массе автомобиля. Не отсоединяя регулятор, подсоедините накидной провод между этим проводом и массой автомобиля. Если после этого зеркала работают, восстановите заземление выключателя.
7. Если зеркало по-прежнему не работает, снимите его и проверьте провода зеркала на наличие напряжения. Проверьте напряжение при включенном зажигании, а регулятор должен быть переключен для регулировки этого зеркала. Переключите регулятор через все положения. На одном из проводов, соединяющих выключатель и зеркало, должно быть напряжение, когда регулятор находится в любом из положений (кроме нейтрального положения off).
8. Если при любом из положений регулятора, напряжение на проводах зеркала отсутствует, проверьте провода между зеркалом и регулятором на наличие разрывов или короткого замыкания.
9. Если напряжение присутствует, снимите зеркало и проверьте его работу, подсоединив накидные провода. Замените зеркало, если оно неисправно.
