Daewoo Nexia: Запорное устройство капота - Кузов - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Запорное устройство капота

ОБЩИЕ СВЕДЕНИЯ

Запорное устройство капота

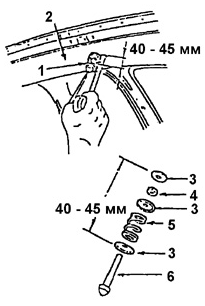

Запорное устройство капота

1. ЗАПОРНОЕ УСТРОЙСТВО В СБОР.

2. КАПО.

3. ШАЙБ.

4. КОНТРГАЙК.

5. ПРУЖИН.

6. ЗАПОРНЫЙ ПАЛЕЦ

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Поднять капот и установить упор..

2. Отвернуть контргайку запорного пальца..

3. Вывернуть из гнезда запорный палец.

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Ввернуть запорный палец в гнездо..

2. Измерить расстояние от нижней плат и панели капота до края верхней шайбы. Это расстояние должно быть ровно 40–45 мм. Отрегулировать положение запорного.

пальца и зафиксировать его контргайкой.

3. Закрыть капот. Проверить работу запорного устройства. При необходимости.

отрегулировать положение пальца заново.
