Toyota Corolla: Замок зажигания и барабан замка - Электрооборудование - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Замок зажигания и барабан замка

* На этих моделях установлена воздушная подушка безопасности, которая может раскрыться (наполнится воздухом), когда она подключена к аккумулятору. Отсоедините провод отрицательной клеммы аккумулятора и подождите как минимум две минуты перед началом работы с воздушной подушкой безопасности.

* Если стереопроигрыватель вашего автомобиля имеет систему кодировки, проверьте, знаете ли вы код активации проигрывателя перед отсоединением аккумулятора.

ЗАМОК ЗАЖИГАНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод отрицательной клеммы аккумулятора.
2. Снимите рулевое колесо (см. подраздел 10.16).
3. Снимите кожух рулевой колонки (см. подраздел 11.22) и нижнюю панель отделки (подраздел 11.23).

Проверка и замена

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте провода от замка зажигания до разъема подключения и отсоедините его.

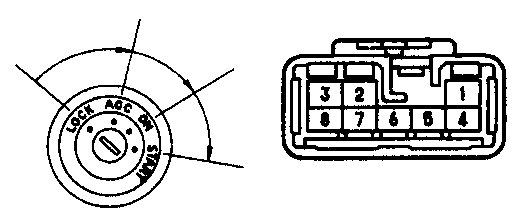

2. При помощи омметра проверьте проводимость электрического тока между указанными клеммами, когда ключ в замке зажигания повернут в различные положения.
3. Замените замок зажигания, если проводимость между контактами разъема подключения не такая, как указано в таблице.
4. Открутите винты, крепящие замок зажигания к корпусу барабана замка и снимите замок зажигания.
5. Установка проводится в обратном порядке снятия. Руководствуясь инструкциями, (см. подраздел 10.16) отрегулируйте провод, закрученный спиралью, перед установкой рулевого колеса.

БАРАБАН ЗАМКА ЗАЖИГАНИЯ

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Когда ключ находится в положении подачи питания на электрооборудование автомобиля

1. Когда ключ находится в положении подачи питания на электрооборудование автомобиля (положение АСС), вставьте маленькую отвертку или спицу в отверстие корпуса, надавите на размыкающую кнопку и достаньте барабан. Снимите его с рулевой колонки.
2. Установка проводится в обратном порядке снятия. Руководствуясь инструкциями, (см. подраздел 10.16) отрегулируйте провод, закрученный спиралью, перед установкой рулевого колеса.
