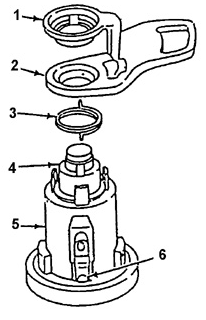

Цилиндр дверного замка
Цилиндр дверного замка

1. ВЕДУЩЕЕ КОЛЬЦ.

2. КРОНШТЕЙ.

3. ВОЗВРАТНАЯ ПРУЖИН.

4. ЦИЛИНДР ЗАМК.

5. КОРПУС ЗАМК.

6. ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ВОДЫ

Расположение возвратной пружины
Расположение возвратной пружины А. ЛАПКА ВОЗВРАТНОЙ ПРУЖИН.

1. ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ВЛАГИ

Запорные пластины дверного замка
Запорные пластины дверного замка

1. ГНЕЗДО ПРУЖИНЫ ПЛАСТИН.

2. ПЕРВАЯ ПРОРЕЗЬ ЦИЛИНДРА ЗАМК.

3. ЗАПОРНАЯ ПЛАСТИНА

В качестве запасных частей поставляются наборы деталей, предназначенные для.

замены любых замков автомобиля. Запирающие пластины для всех замков выполнены одинаковой формы за исключением размеров сквозной прорези. Используется четыре типоразмера запирающих пластин, которые обеспечивают различные сочетания.

секретных кодов замков. Каждый типоразмер пластин имеет числовую маркировку от 1 до

4. Маркировка нанесена на стороне каждой пластины. Бородка ключа одновремен но.

взаимодействует с 10 запорными пластинами..

В зависимости от сочетания типоразмеров установленного в цилиндр комплекта.

запорных пластин бородка ключа имеет тот или иной профиль.

    Цилиндр замка – передние и задние двери
    Снять или отсоединит. ПОРЯДОК ВЫПОЛНЕНИЯ. 1. Панель обивки двери.. 2. Водяной дефлектор.. 3. Тягу управления замком.. 4. Зажим с цилиндра замка: сдвинуть по направлению к передку автомобиля.. 5. ...

    Сборка цилиндра замка
    ПОРЯДОК ВЫПОЛНЕНИЯ. 1. Начиная со второй позиции, вставить пружины пластин и запорные пластины в. соответствующие отверстия и прорези цилиндра замка. При этом следует. руководствоваться кодом ключа ...
