ПОРЯДОК ВЫПОЛНЕНИЯ

Задний дифференциал

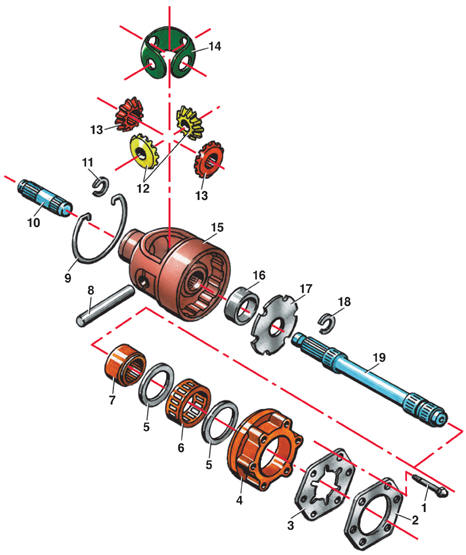

Задний дифференциал 1 – болт; 2 – стопорная пластина; 3 – упорная пластина; 4 – корпус шестерни свободного хода; 5 – шайба; 6 – шестерня свободного хода; 7 – внутреннее кольцо шестернисвободного хода; 8 – ось сателлитов; 9 – пружина; 10 – вал; 11 – стопорное кольцо; 12 – сателлит; 13 – коническая шестерня; 14 – сепаратор; 15 – корпус дифференциала; 16 – втулка; 17 – пластина; 18 – стопорное кольцо; 19 – вал

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять вискомуфту (см. подраздел 6.5). 2. Отсоединить полуоси от фланцев полуосей и подвесить их на проволоке (см.

подраздел 7.2). 3. Отвернуть болты крепления дифференциала от подрамника заднего моста. 4. Опустить дифференциал на 20 см и отсоединить шланг от вакуумной камеры 36. 5. Снять дифференциал. Установка Установка производится в последовательности, обратной снятию.

Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить масло из картера 33 дифференциала. 2. Открутить болты 37, повернуть вакуумную камеру на 90° и снять ее. 3. Снять защитный колпачок 18, стопорное кольцо 17 и шайбу 16 со стороны картера 10 главной передачи. 4. Снять фланец 15 полуоси. 5. Промаркировать взаимное положение гайки 12 с кольцом и картером 10 главной пары. 6. Открутить винты 19 и снять стопорную пластину 11. 7. Открутить гайку 12 с кольцом. 8. Снять противоположный фланец полуоси. 9. Открутить болты 34. 10. Разъединить картер 10 дифференциала и картер 33 главной пары. 11. Снять вал 29 вместе с ведомой шестерней 26. 12. Снять дифференциал. Сборка Сборка производится в порядке, обратном снятию.

    Вискомуфта
    ПОРЯДОК ВЫПОЛНЕНИЯ Привод задних колес 1 – центрирующая гайка; 2 – сальник; 3 – вискомуфта; 4 – ось; 5 – сальник; 6 – гайка; 7 – подшипник; 8 – наружное кольцо подшипника; 9 – втулка; 10 – кар ...

    Шестерня свободного хода
    Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять дифференциал (см. подраздел 6.6). 2. Зажать корпус 15 (рис. Задний дифференциал) дифференциала в тисках. 3. Снять стопорное кольцо 9. 4. Отвернуть болты 1 и снят ...
