Daewoo Nexia: Задний бампер - Кузов - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Задний бампер

ОБЩИЕ СВЕДЕНИЯ

Задний бампер

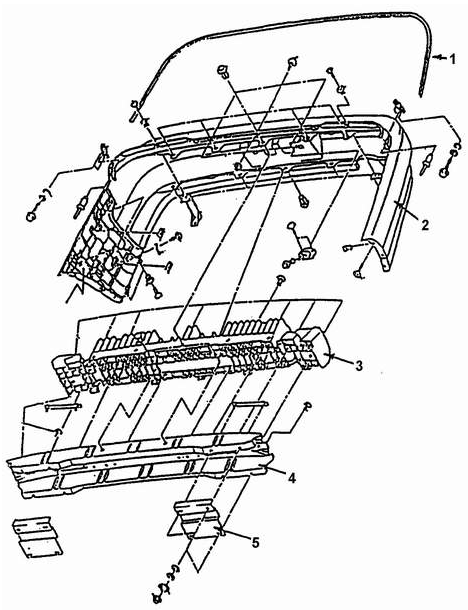

Задний бампер

1. ДЕКОРАТИВНЫЙ БЛЕСТЯЩИЙ МОЛДИНГ ЗАДНЕГО БАМПЕР.

2. НАРУЖНЫЙ КОЖУХ ЗАДНЕГО БАМПЕРА.

3. СОТОВЫМ ЭНЕРГОПОГЛОТИТЕЛ.

4. ПРОТИВОУДАРНЫИ БРУС ЗАДНЕГО БАМПЕР.

5. КРЕПЕЖНЫЕ ПЛАСТИНЫ ЗАДНЕГО БАМПЕР

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Отрицательный провод аккумуляторной батареи..

2. Вывернуть 2 крепежных винта наружного кожуха бампера из отбортовки задних.

колесных ниш..

3. Вывернуть 2 крепежных болта наружного кожуха, головки которых находятся в.

задних колесных нишах..

4. Крепежные детали коврика багажного отделения. Отвернуть коврик вперед, чтобы открыть заднюю часть полика багажного отделения..

5. Из багажного отделения отвернуть 4 верхние крепежные гайки бампера (по две с каждой стороны) и снять шайбы..

6. Из-под бампера отвернуть 4 нижние крепежные гайки (по две с каждой стороны) и снять шайбы..

7. Отсоединить электропроводку от фонарей освещении номерного знака и фонарей заднего хода..

8. Снять бампер с автомобиля..

Предупреждение.

Для того чтобы отсоединить наружный кожух заднего бампера от сотового.

энергопоглотителя, необходимо демонтировать 6 нижних фиксаторов..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Электропроводку к фонарям освещения номерного знака и фонарям заднего хода. Установить на свои места крепежные детали бампера..

2. Завернуть 4 нижние гайки (по две с каждой стороны), установив предварительно шайбы. Доступ к крепежным деталям – из-под бампера..

3. Завернуть 4 верхние, гайки (по две с каждой стороны), установив предварительно.

шайбы. Доступ к крепежным деталям – из багажного отделения. Затянуть гайки.

крепления заднего бампера моментом 27 Нм..

4. Завернуть два болта крепления наружного кожуха заднего бампера (из задних.

колесных ниш). Затянуть болты крепления наружного кожуха заднего бампера.

моментом 20 Нм..

5. Ввернуть два винта (по одному с каждой стороны) в отбортовку задних колесных ниш. Расстелить на место коврик багажного отделения..

6. Закрепить коврик багажного отделения..

7. Отрицательный провод аккумуляторной батареи.
