Chevrolet Lacetti: Вспомогательный блок предохранителей в моторном отсеке (только дизель)* - Встроенный индикатор предельного износа протектора - Руководство по техническому обслуживанию и эксплуатации автомобиля Chevrolet LacettiChevrolet Lacetti: Вспомогательный блок предохранителей в моторном отсеке (только дизель)*

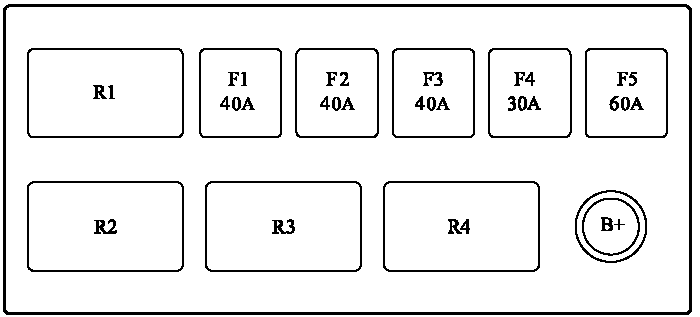

Вспомогательный блок предохранителей в моторном отсеке (только дизель)
Вспомогательный блок предохранителей в моторном отсеке (только дизель)

* F1 S/B5

F2 S/B4

F3 S/B3

F4 S/B2

F5 S/B1

R1 РЕЛЕ 4 PTC 3

R2 РЕЛЕ 3 PTC 2

R3 РЕЛЕ 2 PTC 1

R4 РЕЛЕ 1 НАГРЕВАТЕЛЯ F/F

ПРИМЕЧАНИЕ: ИСПОЛЬЗУЙТЕ ТОЛЬКО ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ЗАВОДА-ИЗГОТОВИТЕЛЯ

    Блок предохранителей в моторном отсеке
    Блок предохранителей в моторном отсеке 1) Дизель: 40 A 2) Дизель: ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР ПОВЫШЕННОЙ МОЩНОСТИ ЗАГЛУШКА ...
