ОБЩИЕ СВЕДЕНИЯ

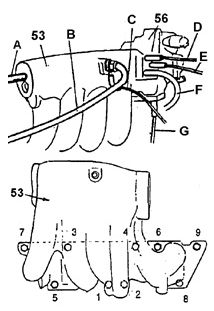

Впускной коллектор А. ВАКУУМНЫЙ ШЛАНГ РЕГУЛЯТОРА ДАВЛЕНИ.

В. ШЛАНГ ТОРМОЗНОГО УСИЛИТЕЛ.

С. ВАКУУМНЫЙ ШЛАНГ РЕСИВЕРА КОНДИЦИОНЕРА ВОЗДУХ.

D. ВАКУУМНЫЙ ШЛАНГ БАЧК.

Е. ВАКУУМНЫЙ ШЛАНГ ДАТЧИКА ДАВЛЕНИЯ ВО ВПУСКНОМ ТРУБОПРОВОД.

F. ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕР.

G. ПРОДУВОЧНЫЙ ШЛАНГ БАЧК.

53. ВПУСКНОЙ КОЛЛЕКТО.

56. КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНК.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОТВИНЧИВАНИЯ КРЕПЕЖНЫХ ДЕТАЛЕЙ 9–8–7–6–5–4–3–2–.

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ 1–2–3–4–5–6–7–8–9

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Нижний шланг радиатора..

2. Слить охлаждающую жидкость..

3. Отклонить в сторону генератор..

4. Дроссельную заслонку и трос дроссельной заслонки от кронштейна впускного.

трубопровода..

5. Все вакуумные шланги от корпуса дроссельной заслонки и впускного трубопровода..

6. Электрические провода от клемм на корпусе дроссельной заслонки..

7. Топливные трубопроводы от корпуса дроссельной заслонки (подводящий и сливной)..

8. Шланг системы охлаждения от корпуса дроссельной заслонки..

9. Отвернуть верхние гайки, затем нижние болты крепления впускного коллектора, снять шайбы..

10. Впускной коллектор 53 с прокладкой 52.

11. Сопрягаемые плоскости головки цилиндров и впускного коллектора..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Впускной коллектор 53 с новой прокладкой

52..

2. Крепежные гайки и болты с шайбами, затянуть моментом 22 Нм..

3. Шланг системы охлаждения к корпусу дроссельной заслонки..

4. Топливные трубопроводы к корпусу дроссельной заслонки (подводящий и сливной).

5. Электрические провода к клеммам на корпусе дроссельной заслонки..

6. Все вакуумные шланги к корпусу дроссельной заслонки и впускному коллектору.

7. Дроссельную заслонку и трос дроссельной заслонки к кронштейну впускного.

коллектора..

8. Генератор..

9. Нижний шланг радиатора..

10. Залить охлаждающую жидкость.
