ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

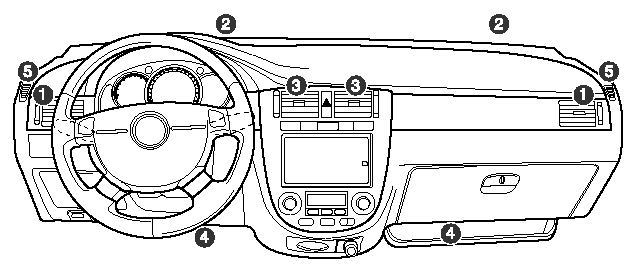

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

1. Боковая вентиляционная решетка

2. Сопла обдува ветрового стекла

3. Центральные вентиляционные решетки

4. Нижнее вентиляционное отверстие

5. Сопла обдува окон передних дверей

Боковые вентиляционные решетки

Боковые вентиляционные решетки можно отрегулировать так, чтобы поступающий через них поток воздуха был направлен прямо на передние сидения или в сторону боковых окон.

Сопла обдува ветрового стекла Сопла обдува ветрового стекла служат для направления потока воздуха на ветровое стекло.

Центральные вентиляционные решетки

Центральные вентиляционные решетки

Направление потока воздуха, поступающего через центральные регулируемые вентиляционные решетки, можно изменять.

Нижние вентиляционные отверстия

Сквозь нижние вентиляционные отверстия поток воздуха поступает в область ног передних сидений.

Сопла обдува окон передних дверей

Поток воздуха, поступающий через сопло обдува окна передней двери, направлен на боковые окна, главным образом, на наружные зеркала.

Задние вентиляционные решетки*

Охлажденный или нагретый воздух проходит под передними сиденьями и поступает к задним сидениям в область ног.

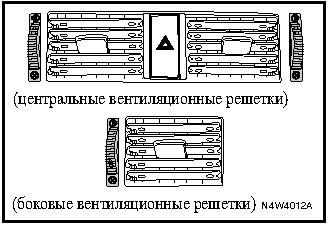

Для закрытия центральных и боковых вентиляционных решеток

Для блокирования поступления потока воздуха через решетки поверните колесико у каждой вентиляционной решетки вниз до упора.
