Volkswagen Golf: Топливный насос - Система питания двигателей с впрыском топлива - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Топливный насос

ПОРЯДОК ВЫПОЛНЕНИЯ

Топливный насос

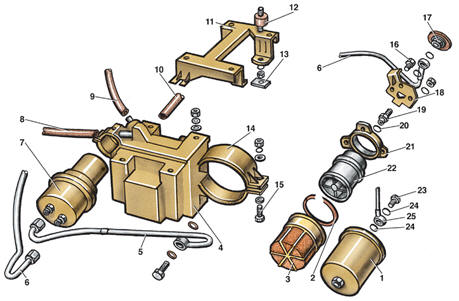

Топливный насос 1 – топливный фильтр; 2 – уплотнительное кольцо; 3 – сетчатый фильтр; 4 – резервуар насоса; 5 – трубка от топливного аккумулятора к топливному фильтру; 6 – трубка от насоса к топливному аккумулятору; 7 – топливный аккумулятор; 8 – трубка слива из распределителя топлива; 9 – трубка слива топлива в топливный бак; 10 – трубка подачи топлива из топливного бака; 11 – кронштейн насоса; 12 – резиновая подушка; 13 – специальная гайка; 14 – кронштейн топливного фильтра; 15 – болт крепления топливного фильтра; 16 – болт крепления трубки от насоса к аккумулятору; 17 – амортизатор; 18 – пластина; 19 – возвратный клапан; 20 – уплотнительное кольцо; 21 – кольцо крепления насоса; 22 – топливный насос; 23 – болт крепления топливопровода; 24 – уплотнительная шайба; 25 – топливопровод к распределителю топлива

Топливный насос установлен вместе с топливным фильтром и топливным аккумулятором под днищем автомобиля перед топливным баком. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять провод с «минусовой» клеммы аккумуляторной батареи. 2. Установить автомобиль над смотровой ямой или приподнять заднюю часть. 3. Отсоединить от насоса колодку с проводами. 4. Отвернуть амортизатор 17. 5. Отвернуть болт 16 и отсоединить от насоса трубку 6. 6. Отвернуть гайки и снять пластину 18. 7. Отвернуть три винта и снять кольцо 21. 8. Вынуть насос 22, уплотнительное кольцо 2 и фильтр 3. Устанавливают насос в обратном порядке с учетом следующего: – заменить уплотнительное кольцо 2, перед установкой смазать его бензином; – при установке кольца 21 выступы на насосе должны войти в выемки кольца; – если снимается возвратный клапан 19, следует заменить уплотнительное кольцо 20, затянуть клапан моментом 20 Н·м (2,0 кгс·м); – заменить уплотнительные шайбы трубки 6; – затянуть амортизатор 17 моментом 20 Н·м (2,0 кгс·м); – запустить двигатель и проверить, нет ли следов подтекания топлива. Предупреждение Запрещается работа топливного насоса, если в нем нет топлива, т. к. топливо является смазывающим и охлаждающим элементом для топливного насоса. Если насос запустить без топлива, он может выйти из строя и даже загореться.

    Подкачивающий топливный насос
    ПОРЯДОК ВЫПОЛНЕНИЯ Подкачивающий насос установлен в топливном баке и прикреплен к датчику уровня топлива. Для того чтобы снять насос, вынуть из бака датчик уровня топлива (см. пп.1–5 подраздела 3 ...

    Топливный фильтр
    Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Установить автомобиль над смотровой ямой или поднять заднюю часть автомобиля. 3. Отсоед ...
