Toyota Corolla: Ступица и подшипник (заднего колеса) - Подвеска и рулевое управление - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Ступица и подшипник (заднего колеса)

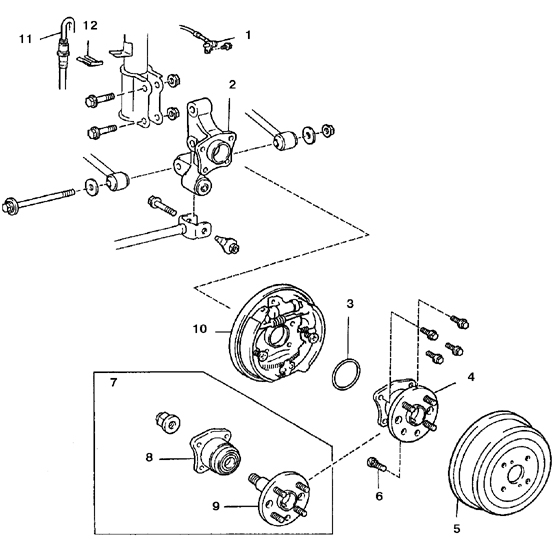

Элементы кронштейна ступицы, ступицы и подшипника,
Элементы кронштейна ступицы, ступицы и подшипника,
ступицы заднего колеса (модель с барабанными тормозами)

1. Датчик скорости вращения колеса системы АВС
2. Кронштейн ступицы заднего колеса
3. Уплотнительное кольцо
4. Ступица заднего колеса
5. Тормозной барабан
6. Болт ступицы
7. Модели без АВС
8. Подшипник
9. Ступица заднего колеса
10. Щиток заднего тормоза
11. Тормозной шланг
12. Зажим

* Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Запрещается использовать растворители на основе бензина для очистки механизма тормозов. Используйте только специальное чистящее средство для механизма тормозов.

* Ввиду необходимости использования специального оборудования и инструментов для замены подшипника, ступицу и подшипник самостоятельно разбирать не рекомендуется. Вы можете самостоятельно снять ступицу с подшипником и отдать их в автомастерскую для замены подшипника.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления колеса, поднимите автомобиль и становите его на опорах. Снимите колесо.
2. Снимите тормозной барабан со ступицы (на моделях с задними барабанными тормозами) (см. подраздел 9.8) или снимите тормозной диск (см. подраздел 9.7) и суппорт тормоза (на моделях с задними дисковыми тормозами) (см. подраздел 9.6).

3. Открутите четыре болта крепления ступицы к кронштейну ступицы, доступ к которым

3. Открутите четыре болта крепления ступицы к кронштейну ступицы, доступ к которым можно получить через большое отверстие в ступице, вращая фланец ступицы (поверните фланец и совместите большое отверстие на фланце с каждым из болтов по очереди).
4. Снимите ступицу вместе с подшипником, достав их через механизм тормозов.
5. На моделях, на которых отсутствует система антиблокировки тормозов, ступицу заднего колеса можно снять с подшипника для его замены. Ввиду необходимости использования специальных инструментов для выполнения этой операции, ступицу и подшипник необходимо отдать в автомастерскую для того, чтобы выжать старый подшипник из ступицы и установить новый (вы можете использовать старую ступицу, пока она в хорошем состоянии). Проверьте, чтобы крепежная гайка ступицы была затянута до требуемого момента затяжки (см. подраздел 10.1). На моделях с системой антиблокировки тормозов, ступицу и подшипник необходимо заменять вместе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления колеса, поднимите автомобиль и становите его на опорах. Снимите колесо.

2. Смажьте маслом новое уплотнительное кольцо и установите его на внешнюю окружность

2. Смажьте маслом новое уплотнительное кольцо и установите его на внешнюю окружность выступающего ободка на щитке заднего тормоза.
3. Не опускайте уплотнительное кольцо вниз по ободку до самого щитка – когда вы будете устанавливать ступицу и подшипник, уплотнительное кольцо попадет в свою канавку на внутренней поверхности центрального отверстия ступицы при закручивании крепежных болтов.
4. Установите ступицу и подшипник на кронштейн ступицы и совместите отверстия в ступице с отверстиями на щитке заднего тормоза. Вставьте болты. Для установки болтов в отверстия можно воспользоваться магнитом. После установки всех четырех болтов, затяните их до требуемого момента затяжки, указанного в разделе технических характеристик в начале этой главы.
5. Установите тормозной барабан или тормозной диск и суппорт, затем установите колесо. Опустите автомобиль на землю и затяните гайки крепления колеса до момента затяжки, указанного в разделе технических характеристик в соответствующей главе.
