Volkswagen Golf: Стеклоочиститель и стеклоомыватель - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Стеклоочиститель и стеклоомыватель

ПОРЯДОК ВЫПОЛНЕНИЯ

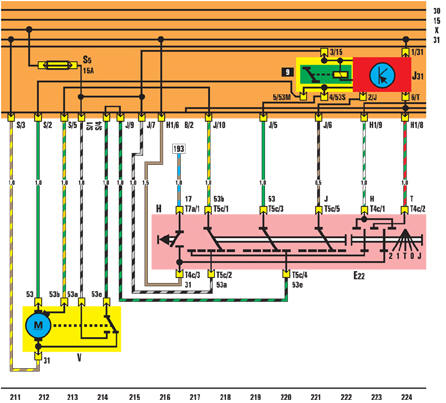

 E22 – выключатель стеклоочистителя; Н – выключатель звукового сигнала; J31 – реле омывателя ветровогостекла; Т4с – разъемное соединение, 4 контакта, за облицовкой переключателя на рулевой колонке; Т5с – разъемное соединение, 5 контактов, за облицовкой переключателя на рулевой колонке; Т7а – разъемное соединение, 7 контактов, за облицовкой переключателя на рулевой колонке; V – двигатель стеклоочистителя

    Противотуманные фары
    ПОРЯДОК ВЫПОЛНЕНИЯ  Е23 – выключательпротивотуманных фар и задних противотуманных фонарей; К13 – контрольная лампа задних противотуманных фонарей; L20 – лампа заднего противотуманного фо ...

    Стеклоочиститель и стеклоомыватель заднего стекла (только VW Golf)
    ПОРЯДОК ВЫПОЛНЕНИЯ  J30 – реле заднего стеклоочистителя; V12 – двигатель заднего стеклоочистителя; V59 – насос переднего и заднего стеклоомывателя ...
