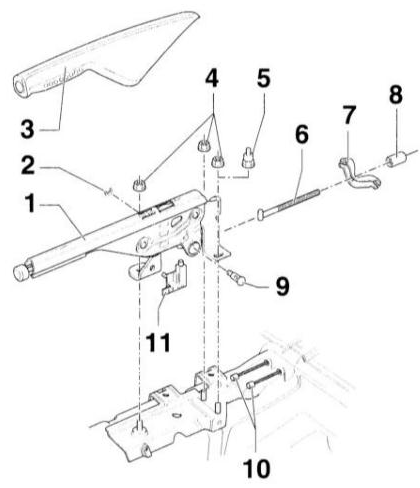

Рычаг стояночного тормоза с элементами крепления 1 – рычаг стояночного тормоза Перед снятием снимите центральную консоль. 2 – стопорная шайба 3 – облицовка рычага стояночного тормоза. Снимается вперед 4 – гайка, 25 Н•м 5 – переходник. Для автомобилей с центральным подлокотником 6 – тяга 7 – уравнитель 8 – регулировочная гайка 9 – палец опоры 10 – трос стояночного тормоза 11 – выключатель контроля стояночного тормоза

СНЯТИЕ ТРОСА

Автомобили с передним приводом

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю центральную консоль, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

2. Отпустите стояночный тормоз.

3. Отверните регулировочную гайку так, чтобы трос можно было снять с уравнителя. Отсоедините трос стояночного тормоза.

4. Отсоедините трос стояночного тормоза у суппорта, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес.

5. Маркируйте краской положение задних колес относительно ступиц. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса на стоящем на земле автомобиле. Поднимите заднюю часть автомобиля, поставьте ее на подставки и снимите задние колеса.

6. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей.

7. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей

8. Выньте трос. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте трос в направляющую трубку.

2. Соедините трос с суппортом, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес.

3. Закрепите трос в держателе (А) на балке задней подвески. Зажимное кольцо у троса должно лежать в центре зажима.

4. Закрепите трос в держателях у балки задней подвески.

5. Закрепите трос на рычаге стояночного тормоза и немного затяните регулировочную гайку.

6. Отрегулируйте стояночный тормоз, при этом обратитесь к подразделу Регулировка стояночного тормоза.

7. Установите заднюю часть центральной консоли, при этом обратитесь к подразделу Снятие и установка центральной консоли.
