Audi A3: Снятие и установка генератора - Системы заряда и запуска - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка генератора

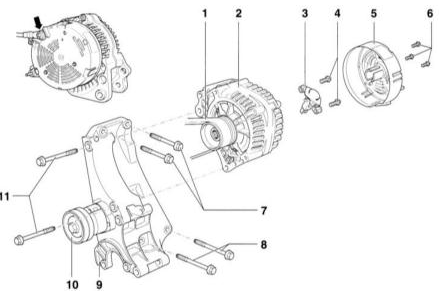

1 – клиновой ремень 2 – генератор 3 – регулятор напряжения 4 – болты 5 – защитная Генератор 1 – клиновой ремень 2 – генератор 3 – регулятор напряжения 4 – болты 5 – защитная крышка 6 – болты 7 – болты, 50 Н м 8 – болты, 50 Н м 9 – держатель 10 – натяжное устройство 11 – болты, 45 Н м

Бензиновый двигатель СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить кабель массы аккумуляторной батареи (–) при выключенном зажигании.

ВНИМАНИЕ

Таким образом, стираются данные в электронных блоках памяти, как например, код радиоприемника. Без кода включить радиоприемник может только его изготовитель, например, радиоприемник AUDI СТО AUDI. Поэтому прочитайте указания в подразделе Снятие и установка аккумуляторной батареи.

2. Отверните болты крепления и снимите крышку двигателя. Для этого снимите пробки и отверните гайки (стрелки на иллюстрации). На иллюстрации показан двигатель 1.6 л АЕН.

3. Маркируйте направление вращения клинового ремня. Для этого мелом нанесите стрелку в направлении вращения. Клиновой ремень, глядя со стороны ремня, вращается по часовой стрелке.

4. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.

5. Отверните 3 болта крепления натяжного элемента клинового ремня.

6. Отсоедините электрический провод –1– (клемма 30/В+).

7. Отсоедините хомут кабеля –3–.

8. Расстыкуйте разъем –2–, для чего вдавите проволочный зажим.

9. Отверните болты крепления и снимите генератор с держателя. УСТАНОВКА

10. Перед установкой примерно на 1 мм вбейте у генератора резьбовые втулки болтов крепления, (В).

11. Установите генератор на держателе и закрепите моментом 25 Н•м.

12. Закрепите электрические провода моментом 15 Н м и состыкуйте. Закрепите хомут кабеля моментом 15 Н м.

13. Закрепите моментом 25 Н м натяжной элемент клинового ремня.

14. Установите на место клиновой ремень, обратитесь к подазделу Снятие и установка ребристого клинового ремня.

15. Установите крышку двигателя и закрепите ее болтами.

16. Присоедините кабель массы (–) аккумуляторной батареи.

ВНИМАНИЕ

Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи.

Дизельный двигатель СНЯТИЕ

17. Отсоединить кабель массы аккумуляторной батареи (–) при выключенном зажигании.

ВНИМАНИЕ

Таким образом, стираются данные в электронных блоках памяти, как например, код радиоприемника. Без кода включить радиоприемник может только его изготовитель, например, радиоприемник AUDI СТО AUDI. Поэтому прочитайте указания в подразделах Снятие и установка аккумуляторной батареи и Ввод кода радиоприемника.

18. Снимите крышку двигателя следующим образом (обратитесь к сопроводительной иллюстрации):

– Выньте пробку –1–. – Выверните гайки (стрелки). – Снимите скобу –2– с пальца –3– и снимите крышку.

19. Снимите шумопоглощающий элемент в центре и справа.

20. Отсоедините электрический провод –1– (клемма 30/В+), обратитесь к иллюстрации.

21. Отсоедините хомут крепления кабеля –3–.

22. Расстыкуйте разъем –2–, для чего вдавите проволочный зажим.

23. Маркируйте направление вращения клинового ремня. Для этого мелом нанесите стрелку в направлении вращения. Клиновой ремень, глядя со стороны ремня, вращается по часовой стрелке.

24. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.

25. Отверните 3 болта крепления натяжного элемента клинового ремня.

26. Кондиционер: Отверните болты крепления (А) и снимите компрессор и подвесьте на кузове с присоединенными проводами.

27. Автомобили с усиленным охлаждением: Снимите справа дополнительный вентилятор. Радиатор защитите от повреждений картоном.

28. Все автомобили: Отверните болты крепления и снимите генератор, выньте его наверх. УСТАНОВКА

29. Перед установкой примерно на 1 мм вбейте у генератора резьбовые втулки болтов крепления, смотри также (В).

30. Установите генератор на держателе и закрепите моментом 25 Н м.

31. Автомобили с усиленным охлаждением: Установите правый дополнительный вентилятор, снимите картон.

32. Кондиционер: Закрепите на держателе компрессор моментом 45 Н м.

33. Закрепите натяжитель ремня моментом 25 Н м.

34. Установите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.

35. Закрепите электрические провода моментом 15 Н м и состыкуйте их. Закрепите хомут кабеля моментом 15 Н м.

36. Установите демпфер шума в центре и справа.

37. Закрепите крышку двигателя, вдавите пробки.

38. Присоедините кабель массы (–) аккумуляторной батареи.

ВНИМАНИЕ

Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи.
    Проверка установленного генератора
    ОБЩИЕ СВЕДЕНИЯ При нормальном движении лампа контроля заряда должна погаснуть. В противном случае, неисправность заключается в генераторе или регуляторе напряжения. Во-первых, проверьте электриче ...

    Проверка и замена щеток генератора и регулятора напряжения
    ОБЩИЕ СВЕДЕНИЯ Снятие щеток возможно без снятия генератора, однако, для этого необходимо снять верхнюю часть впускного трубопровода. СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный кабел ...
