Daewoo Nexia: Система зажигания, топливные форсунки (ЭБУ типа IEFI-S) - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Система зажигания, топливные форсунки (ЭБУ типа IEFI-S)

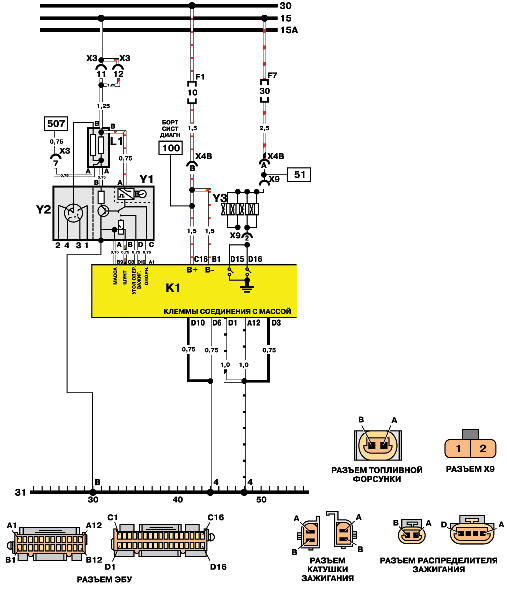

ОБЩИЕ СВЕДЕНИЯ.

К1 ЭБУ.

11 Катушка зажигания.

Y1 Блок зажигания.

Y2 Распределитель зажигани.

Y3 Топливные форсунки

Система зажигания, топливные форсунки (ЭБУ типа IEFI-S)
Система зажигания, топливные форсунки (ЭБУ типа IEFI-S)
