Toyota Corolla: Система центрального замка - Электрооборудование - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Система центрального замка

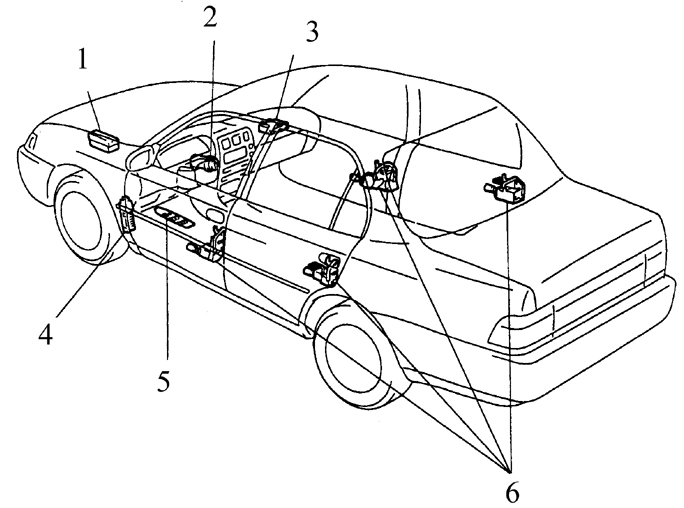

Расположение элементов системы центрального замка
Расположение элементов системы центрального замка
1. Блок предохранителей N2 (Предохранитель АМ1)
2. Замок зажигания(Выключатель сигнальной лампочки)
3. Контрольное реле замков дверей
4. Блок предохранителей N1 (Предохранитель стеклоподъемника)
(Предохранитель приборного щитка)
5. Выключатель замков
6. Замки дверей (Двигатель замка)
(Контрольный выключатель, проверяющий закрытие замка)

Система центрального замка приводит в действие приводы замков дверей, которые расположены в каждой из дверей.
Система состоит из выключателей, приводов и соединительных проводов.
Диагностика обычно ограничена проверкой соединений проводов и приводов на наличие мелких неисправностей, которые легко устранить.

Таблица подключения тестера и проводимости главного блока выключателей системы центрального
Таблица подключения тестера и проводимости главного блока выключателей системы центрального замка

Таблица подключения тестера и проводимости выключателя замка
Таблица подключения тестера и проводимости выключателя замка
1. Замкнуто
2. Отомкнуто
3. Перед

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Система центрального замка использует двусторонние соленоиды для замыкания и отмыкания замков дверей. Выключатели замков имеют два рабочих состояния: Замкнуто (Lock) и Открыто (Unlock). Эти выключатели приводят в действие реле, которое в свою очередь подает напряжение на соленоиды замков дверей. В зависимости от того, какой сигнал посылается на реле, оно меняет свою полярность, позволяя обеим частям цепи иметь положительное или отрицательное напряжение.
2. Всегда, прежде всего, проверяйте защиту электрической цепи. На некоторых автомобилях используются вместе автоматические выключатели и предохранители.
3. Переключите выключатели в оба положения (Lock и Unlock) при выключенном двигателе. Прислушайтесь к слабому щелчку срабатывающего реле.
4. Если вы не услышите щелчка, проверьте присутствие напряжения на выключателях. Если напряжение присутствует, проверьте провода между блоком предохранителей и выключателями на наличие коротких замыканий или разрывов.
5. Если напряжение присутствует, но щелчка не слышно, проверьте выключатель на проводимость тока. Замените выключатель, если он не проводит ток ни в одном из положений (см. табл. Таблица подключения тестера и проводимости главного блока выключателей системы центрального замка).
6. Если выключатель проводит ток, но реле не щелкает, проверьте провода между выключателем и реле. Восстановите соединение, если в цепи есть разрыв.
7. Если реле получает питание от выключателя, но не посылает его на соленоиды, проверьте надежность заземления корпуса реле. Если заземление корпуса реле в порядке, замените реле.
8. Если работают соленоиды всех замков, кроме одного, снимите панель отделки с той двери (см. подраздел 11.12) и проверьте наличие напряжения на соленоиде при включении/ выключении выключателя замка. На одном из проводов должно быть напряжение, когда выключатель находится в положении замкнуто; второй провод должен быть под напряжением, когда выключатель находится в положении отомкнуто.
9. Если на неработающем соленоиде присутствует напряжение, замените его.
10. Если на неработающем соленоиде отсутствует напряжение, проверьте провод между соленоидом и реле на наличие разрыва.

* Зачастую провода ломаются в той части жгута проводов, который расположен между кузовом и дверью (постоянное открытие и закрытие двери приводит к накоплению в проводах усталости и, в конечном счете, к разрыву проводов).
